pn8359 高精度cccv 原边反馈开关电源芯片!
字号:T|T

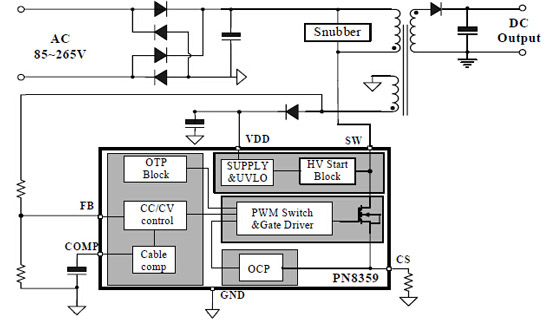

在小功率消费类电子应用中,反激式电源是主流,pn8359高精度原边反馈开关电源芯片内置650V功率MOSFET,可以提高电源功率的密度,节省空间以及成本,pn8359原边反馈芯片非常适合小功率段,同时也提供了天然的隔离效果。

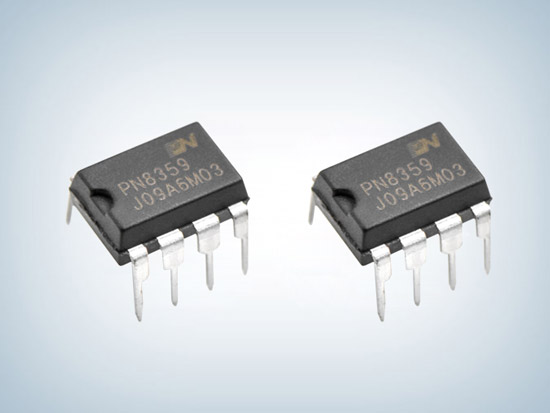

PN8359 使用原边取样来进行精确的恒流、恒压控制,可以省去一般应用中的光耦与TL431,PN8359 最大输出功率12W,采用DIP8封装。
PN8359 是一颗高精度离线式开关电源电路,具有抖频功能,可以提供更好的EMI性能,用于高性能、外围元器件精简的开关电源适配器、电池充电器、机顶盒电源以及LED照明。
PN8359 在恒流模式下,输出功率可由CS脚外接的取样电阻Rs设定。在恒压模式下,芯片的多种工作模式可以保证较高的整体转换效率。
PN8359 此外,芯片内置有线压降补偿,由此取得良好的负载调整率,PN8359 在恒流模式下工作于PFM状态,在恒压模式下工作于PWM状态,轻载时降频工作。
PN8359 提供上电软启动功能与各种可自恢复的保护功能,包括逐周期限流保护(OCP),VDD过压保护(OVP),VDD过压箝位,欠压保护(UVLO),过温保护等。
原边反馈芯片省去了431和光耦,为其应用电路有效节省空间以及成本,足彩竞彩单场
代理的芯朋微芯片设计技术的不断创新,为了实现高精度的恒流/恒压(CC/CV)特性,采用初级(原边)调节技术、变压器容差补偿、线缆补偿和EMI优化技术, 使新一代pn8359原边反馈开关电源芯片功能不断增加,制造成本不断下降并且提高了系统的可靠性。
