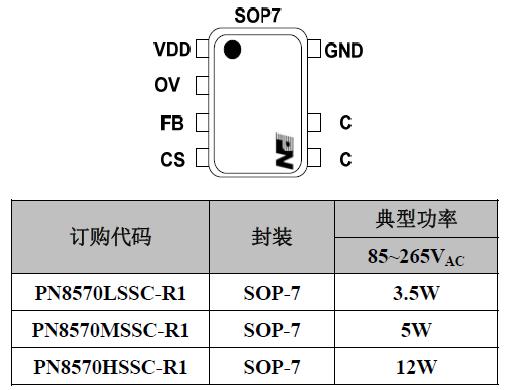

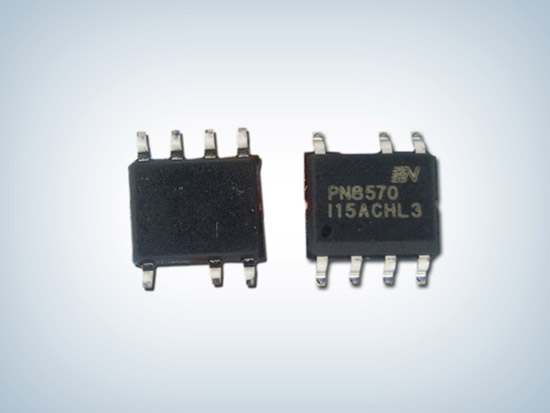

PN8570 内置BJT原边反馈AC-DC开关电源芯片
字号:T|T
近几年开关电源正不断向着更高效率、更小体积和更轻便的方向发展,PN8570原边反馈(PSR)芯片凭借方案简单,体积小等优势被越来越多的使用在中小功率的开关电源适配器、电池充电器、机顶盒电源电源上。

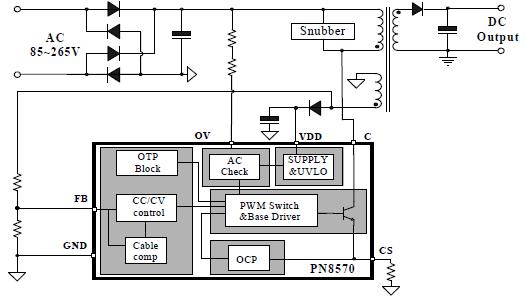

PN8570准谐振隔离式原边反馈芯片是一款高性能的原边反馈控制器,包含一个独特的准谐振开关电路,在CV工作状态下,这个电路检测每一个谐振周期的谷底位置,让芯片每个开关周期都在谷底导通,减少系统的开关损耗。同时,PN8570工作在原边检测和调整模式,可省略系统的光耦和TL431。
PN8570 AC-DC开关电源芯片拥有恒压恒流控制环路,PN8570在CC工作状态,PN8570采样FB引脚的信号(由辅助绕组信号通过电阻分压),辅助绕组信号脉宽决定振荡频率;在CV工作状态,PN8570使用脉冲采样VFB电压,并保持到下个采样点,将采样的电压和VREF_CV基准比较,并放大误差。可以实现高精度的恒压、恒流输出,以满足大部分充电器和适配器需求。
PN8570隔离式原边反馈芯片内置高压启动电路和极低的芯片功耗,PN8570在启动阶段,外部的启动电阻通过OV脚为内部偏置电路供电并给外部VDD电容充电,实现快速启动,使得系统能够满足较高的待机功耗标准。
PN8570产品特征:
■ 内置BJT
■ 采用准谐振与多模式技术提高效率,满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能S
过温保护 (OTP)
VDD欠压&过压保护 (UVLO&OVP)
逐周期过流保护 (OCP)
CS开/短路保护 (CS O/SP)
开环保护 (OLP)
AC过压保护(AC OVP)
原边反馈AC/DC控制技术是近10年发展起来的新型AC/DC控制技术,传统的副边反馈变换器需要采样输出电压与精密基准电压源比较再通过光耦器件将信号反馈回到原边的芯片电路,从而实现输出稳压。而足彩竞彩单场
代理的PN8570 原边反馈开关电源芯片直接采样辅助绕组的信号,达到对输出进行电气隔离的精密控制的目的,可省略光耦和TL431,使得节省了系统板上的空间,降低了成本并且提高了系统的可靠性。
