低成本5V 0.15A电子门铃芯片
字号:T|T

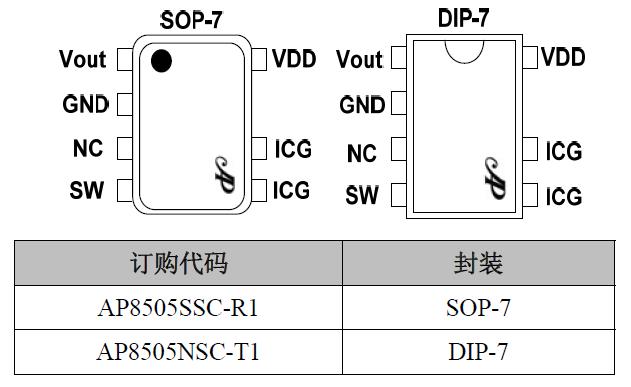

低成本5V 0.15A电子门铃芯片AP8505,是基于高压同步整流架构固定5V输出的非隔离交直流转换芯片,AP8505无线门铃芯片内置500V高可靠性MOSFET,实现系统快速启动、超低待机,输出电压固定为5V,半封闭式稳态输出电流能力150mA @230VAC,电子门铃芯片提供了完整的智能化保护功能,有助于改善EMI特性。
1.高压启动:AP8505电子门铃芯片在启动阶段,内部高压启动管提供2mA电流对外部VDD电容进行充电;当VDD电压达到VDDON,芯片开始工作,高压启动管停止对VDD电容充电;当VDD电压降低到VDDOFF,芯片继续工作,但内部高压启动管再次提供2mA电流对外部VDD电容进行充电。
2.恒压工作模式:无线门铃芯片AP8505通过VDD管脚对输出进行电压采样,VDD电压经过内部分压电阻分压得到采样电压VRF。当VRF低于内部基准电压VREF,芯片开启集成的高压功率管,对储能电感充电,当电感电流达到内部基准电流IPEAK,芯片关闭集成的高压功率管,由系统二极管对储能电感续流。
3.软启动:为了避免非隔离系统启动阶段因进入深度CCM模式,带来较大电流尖峰。AP8505门铃芯片设置软启动功能,在启动前8ms,最高开关频率降低为33%,在启动8ms到12ms,最高开关频率降低为66%。同时芯片设计较小的LEB时间(300ns),以降低LEB时间内能量大小,以避免系统启动时的高电流尖峰。
4.智能保护功能:AP8505无线门铃芯片集成全面的保护功能,包括:过流保护、VDD欠压保护和过温保护功能,并且这些保护具有自恢复模式。
AP8505 无线门铃芯片用于外围元器件极精简的小功率非隔离开关电源,主要应用领域有非隔离辅助电源、家电及智能家居,如果需要AP8505电子门铃芯片产品的详细手册或其它资料,请向足彩竞彩单场
申请。>>
