芯朋PN8161+PN8307H 18W高集成PD快充方案应用

　　2019年3月22日，芯朋微电子在2019（春季）USB PD＆Type-C亚洲大会上正式发布18W PD快充方案PN8161+PN8307H，上市一年左右时间，凭借着精简的外围电路、极佳的成本优势以及可靠的稳定性获得了市场的广泛认可，成为了当下18W PD快充爆款方案。


　　

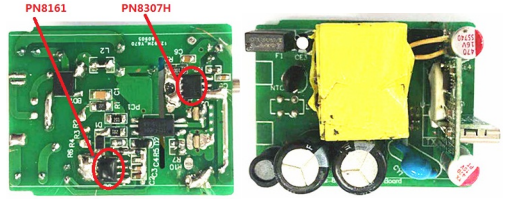

　　PN8161+PN8307H 18W高集成PD快充方案应用案例：　　

　　Baseus倍思18W PD快充充电器：AC-DC芯片：芯朋PN8161+PN8307H协议芯片：士兰SD8602，支持QC2.0/3.0快充协议以及USB PD3.0快充标准，具备5/9/12V三组常规电压档位以及3.3-5.9V/3A和3.3-11V/1.6A两组PPS电压档位，初级次级之间有绝缘隔离板进行隔离；背部空间充足不易积热。

　　

　　PISEN品胜18W快充充电器：AC-DC芯片：芯朋PN8161+PN8307H协议芯片：天钰FP6606C，支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性好，此外还支持USB PD2.0快充标准，具备5/9/12V三组常规电压档位。该方案可以省掉多颗外围元器件，电路简洁，初级次级之间有绝缘隔离板进行隔离；输出采用固态电容滤波，纹波小，寿命长。

　　

　　毕亚兹18W快充充电器：AC-DC芯片：芯朋PN8161+PN8307H协议芯片：慧能泰HUSB338A，支持QC2.0/3.0快充协议以及USB PD3.0快充标准，具备5/9/12V三组常规电压档位。使用了Chipown芯朋微的PN8161+PN8307H 18W极简USB PD快充充电器方案，该方案可以省掉多颗外围元器件，电路简洁，极具成本优势。

　　

　　SSK飚王18W快充充电器：AC-DC芯片：芯朋PN8161+PN8307H协议芯片：凌拓LT1008P，支持Apple 2.4A和USB-DCP协议，以及QC2.0、QC3.0、AFC、FCP等多个快充协议，兼容性不错。USB PD输出具备5V/3A、9V/2A、12V/1.5A三组固定电压档位，该方案可以省掉多颗外围元器件，极具成本优势。

　　

　　Mcdodo麦多多18W快充充电器：芯朋PN8161+PN8307H协议芯片：士兰SD8602，支持PD3.0、PD3.0 PPS、APPLE、SAMSUNG、BC1.2、FCP、QC3.0协议，还支持AFC、SCP等快充协议，快充协议多，兼容性强，降低方案成本以及成品的体积。

　　

　　POWER4 18W快充充电器：芯朋PN8161+PN8307H协议芯片：士兰SD8602，支持QC2.0、QC3.0、Huawei-FCP、Huawei-SCP多个快充协议，并且具备5V/3A、9V/2A、12V/1.5A三组固定电压档位，以及3.3-5.9V/3A和3.3-11V/1.6A两组PPS电压档位，得益于高度集成的元器件，PCB板上元器件分布较开，有利于散热。

　　

　　KunXing坤兴18W快充充电器：芯朋PN8161+PN8307H协议芯片：英集芯IP2726，支持Apple 2.4A、USB DCP、QC3.0、QC2.0、AFC、FCP、SCP等多种协议，而且还支持USB PD3.0 PPS快充协议，最大输出功率为18W，整套快充方案PCB板精简，兼顾性能与成本。

　　

　　古石18W快充充电器：AC-DC芯片：芯朋PN8161+PN8307H，协议芯片：凌拓LT1008P，支持110~240V-50/60Hz 0.6A输入，以及5V/3A或9V/2A或12V/1.5A输出。


　　

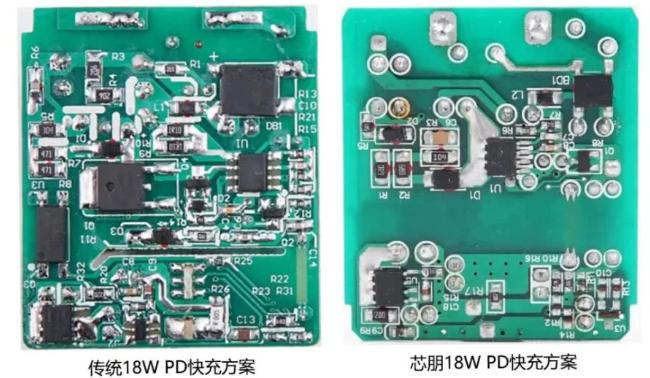

　　PN8161+PN8307H 效率满足CoC V5 Tier 2支持12V/1.5A、9V2A、5V3A输出，内置MOS的高集成方案，可节省启动电阻、CS侦测网络、驱动及分离MOSFET等近颗10元器件；以此减少产品PCBA上元器件数量，降低系统成本、整体方案简洁、灵活，可缩短产品开发周期、加速产品上市，帮助客更快的抢占市场，更多产品手册及原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料可向足彩竞彩单场 申请。>>
