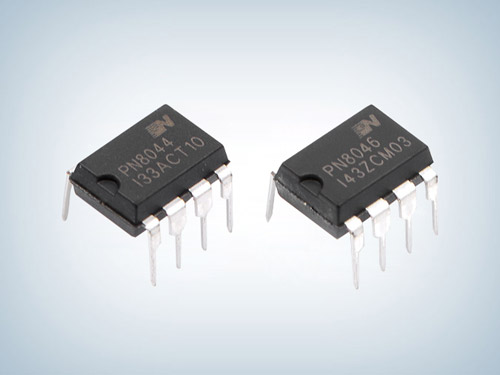

PN8046宽输出非隔离转换芯片
字号:T|T

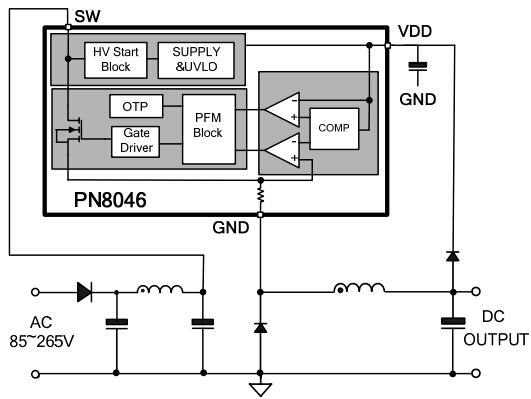

AC-DC非隔离分两种,一种是线性电源,一种是BUCK电路,PN8046非隔离转换芯片降压电路,采用BUCK拓扑结构,常见于小家电控制板电源以及工业控制电源供电。其典型电路规格包含5V/0.5A、12V/0.5A和24V/0.5A等,满足六级能效要求。
PN8046集成PFM控制器及650V高雪崩能力智能功率MOSFET,内置650V高压启动模块,实现系统快速启动、超低待机功能,同时还提供了完整的智能化保护功能,包括过载保护,欠压保护,过温保护,另外PN8046的降频调制技术有助于改善EMI特性。
PN8046产品特征:
■ 内置650V高雪崩能力智能功率MOSFET
■ 内置高压启动电路
■ 优化适用于18V输出非隔离应用
■ 半封闭式稳态输出功率9W @230VAC
■ 改善EMI的降频调制技术
■ 优异的负载调整率和工作效率
■ 全面的保护功能
过流保护(OCP)
过温保护(OTP)
欠压保护(UVLO)
PN8046非隔离AC-DC开关电源芯片因其电路简单、BOM成本低(外围元件数目极少:无需变压器、电感、光耦),电源体积小、无噪音、发热低等特点,同时也可通过EFT、雷击、浪涌等可靠性测试,可通过3C、UL、CE等认证,广泛应用于非隔离型家电产品和工业产品等。
