ams1117-3.3v稳压芯片低压降稳压器
字号:T|T
AMS1117有固定输出和可调两个版本,固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器,适用于高效率线性稳压器。
ams1117稳压芯片特点
■ 包括三端可调输出和固定电压输出版本(固定电压包括 1.2V,1.8V, 3.3V,5V等,其他电压规格可根据用户定制)
■ 最大输出电流为 1A
■ 输出电压精度高达±2%
■ 稳定工作电压范围为高达 12V
■ 电压线性度为 0.2%
■ 负载线性度为 0.4%
■ 环境温度:TA的范围是-20℃~125℃

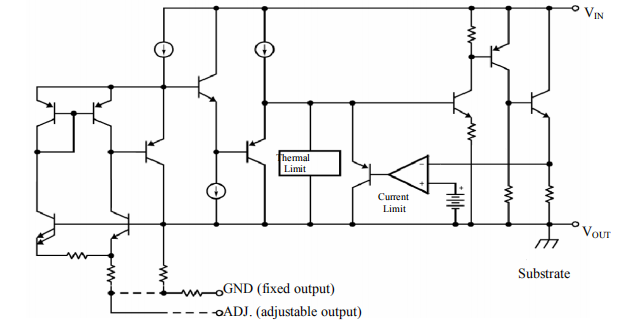

AMS1117应用电路图

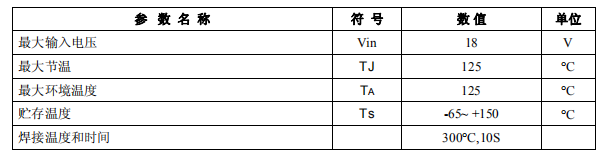

ams1117-3.3v稳压芯片输出电压:3.235~3.365V(10mA≤Iout≤1A , 5.3 V≤Vin≤12V);线路调整(最大):10mV(5.3 V≤Vin≤12V);负载调节(最大):20mV(Vin=5.3V, 0≤Iout≤1A);电压差(最大):1.4V 静态电流(最大):12mA;

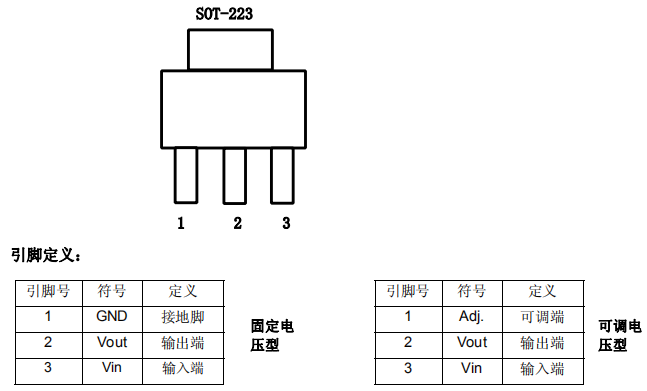

ams1117-3.3v稳压芯片采用SOT-223封装,内部集成过热保护和限流电路,以防环境温度造成过高的结温,广泛应用于计算机主板、显卡、 LCD 监视器及LCD TV、DVD 解码板、ADSL 等设备、开关电源的后级稳压等领域,更多AMS1117 3.3v稳压芯片产品手册、样品及技术资料请向足彩竞彩单场
申请。>>
