PN8680M替代OB2500POP脚位一样,无需改板省电阻!
字号:T|T
电源芯片是电子设备系统中不可缺少的一部分,在充电器、适配器和内置电源中承担起对电能的变换、分配、检测及其他电能管理的职责,为了发挥电子系统的最佳性能,减少功耗,提高转换效率,足彩竞彩单场

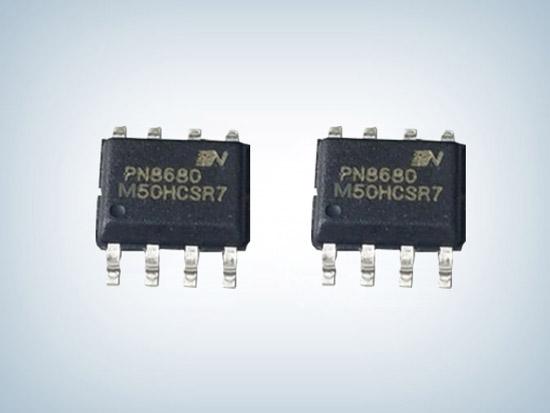

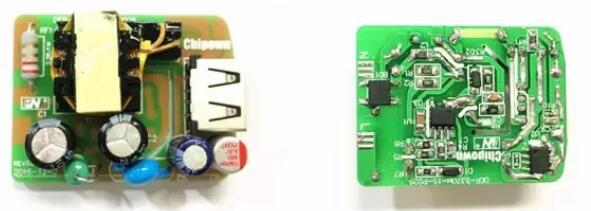

推出PN8680M电源芯片,PN8680M采用sop-8封装,功率可达12W,可直接替代OB2500POP,无需改板可省2个启动电阻!
PN8680M是一款高性能的原边反馈控制器,集成超低待机功耗原边控制器及650V高雪崩能力智能功率MOSFET,在原边检测和调整模式,可省略系统的光耦和TL431,拥有恒压恒流控制环路,可以实现高精度的恒压、恒流输出,提高效率并消除音频噪声,使得系统满足6级能效标准,以满足大部分充电器和适配器需求。
PN8680M产品特征
■ 内置650V高雪崩能力智能功率MOSFET
■ 内置高压启动电路,小于50mW空载损耗(230VAC)
■ 采用多模式技术提高效率,满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能
过温保护 (OTP)
VDD欠压&过压保护 (UVLO&OVP)
逐周期过流保护 (OCP)
CS开/短路保护 (CS O/SP)
开环保护 (OLP)

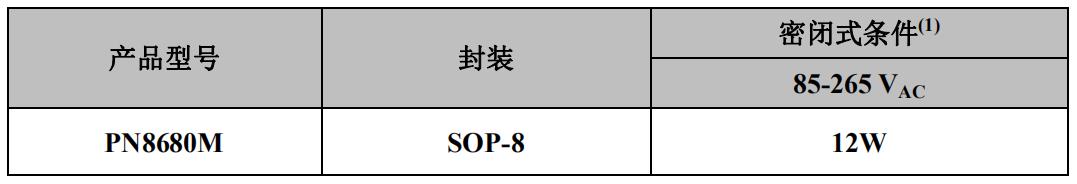

PN8680M典型功率
PN8680M管脚定义
管脚名 | 管脚标号 | 管脚功能描述 |
VDD | 1 | 工作电压输入引脚 |
GND | 2 | 地电位 |
FB | 3 | 反馈引脚,辅助绕组电压通过电阻反馈稳定输出 |
CS | 4 | 电流检测引脚 |
SW | 5,6,7,8 | 智能功率MOSFET Drain端引脚,跟变压器初级相连 |

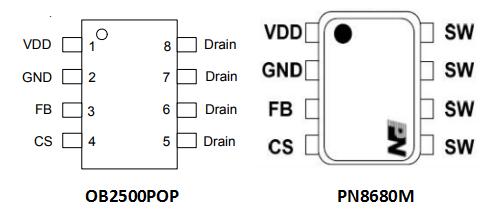

PN8680M和OB2500POP都是采用SOP-8封装,都是可以做到12W的功率,其性能方面都是采用内置MOS,耐压可达到650V,在无需改版的情况下,PN8680M代换OB2500POP可实现PIN对PIN脚,省2个启动电阻,精简外围,节约成本,并且PN8680M芯片的市场价格优惠,货源稳定。
PN8680M以体积小、重量轻、效率高等特点被广泛应用开关电源适配器、电池充电器、机顶盒电源等电子设备,如果需要PN8680M产品的详细手册或其他资料,请向足彩竞彩单场
申请。>>
