芯朋微20W~90W快充套片方案，亮相2022亚洲充电展！

　　2022亚洲充电展于8月16日至18日在深圳福田会展中心盛大举办，以产品展示行业交流为主，同时探索未来充电储能新方向的展会。芯朋微受邀参展，展位设在 A04~A06，带来了20W~90W快充套片方案以及多种功率高集成适配器方案。

　　

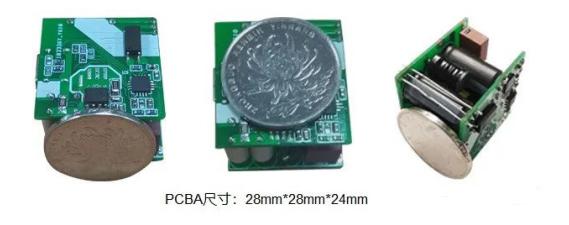

　　► 高度集成20W PD快充应用方案PN8162+PN8307H　

　

　　1、方案精简，利于充电器小型化设计：原边主控和次边同步整流均实现功率集成，并可节省启动电阻、CS侦测电阻等多颗外围；　　

　　2、方案温升低，可满足安规要求：PN8162采用QR控制技术，降低芯片开通损耗；PDFN功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热；　　

　　3、智能控制技术，显著降低方案成本：PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压保护，无需外部辅助电路。

　　

　　芯朋微20W PD快充方案PN8161+PN8307H因集成度高、性能卓越、方案成本优势明显被众多电商品牌采用，已成为现象级爆款产品，高度集成20W PD快充应用方案PN8162+PN8307H，在提升输出功率的同时，将20W充电器体积进一步减小，轻松应对20W PD快充小型化挑战！

　　

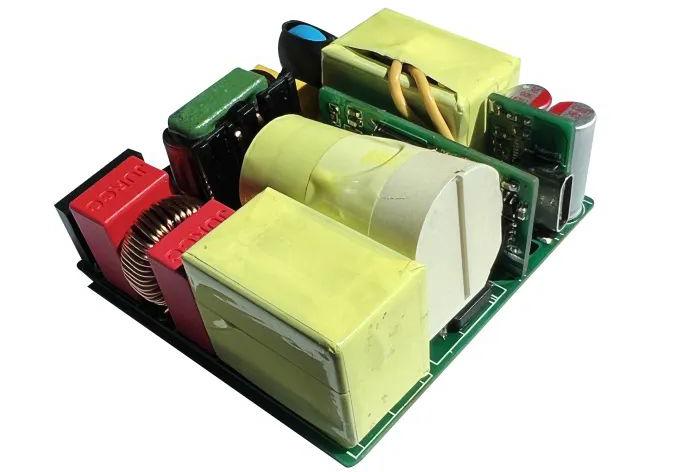

　　► 高度集成30W PD快充应用方案PN8165+PN8307H　　

　　1、内置高压启动和电流采样的高精简主控：PN8165集成650V0.55Ω智能MOSFET，无需外部启动电阻和CS电阻，方便布线，并提升市电低压下的转换效率；　　

　　2、100V全集成同步整流：PN8307H(A)内置100V/10mΩ智能MOSFET，自适应死区控制提高MOSFET Rdson利用率，显著降低温升，超高性价比；　　

　　3、兆赫兹SOT23-3升压供电：AP2080采用兆赫兹开关频率的COT控制技术，将储能电感体积降至0805封装，任何工况下PN8165供电范围控制在11~35V，显著提升15~20V输出电压下的转换效率；　　

　　4、EMC性能卓越：采用QR控制方式+自适应抖频+智能功率器件等组合创新技术，改善系统EMC性能，传导辐射裕量轻松大于6dB；　　

　　5、保护功能丰富：方案具有市电欠压保护、输出过压保护、原副边防直通保护、过载保护、过温保护等，为充电器安全运行保驾护航；　　

　　6、全系列脚位兼容：PN816x/PN8307x全系列芯片脚位相同，SOP8/PDFN两种封装灵活选择，便于电源产品系列化设计及安规认证。

　　

　　芯朋微的30W PD套片方案：PN8165+PN8307H(A)，搭配行业最精简的SOT23-3 Boost芯片AP2080，帮助大家轻松实现输出功率20W向30W的快速升级迭代。并且与20W网红产品PN8161+PN8307全兼容！

　　

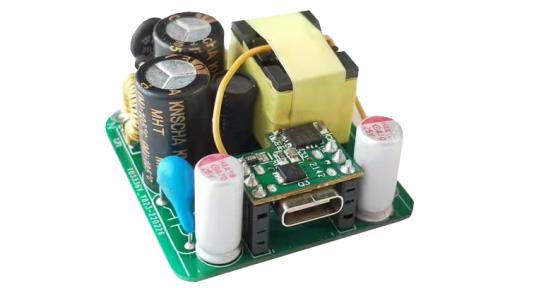

　　► 高频QR 65W PD快充应用方案PN8213+PN8307P+AP2080

　　

　　1、PN8213：环路稳定更佳、QR-Lock初级控制器　　

　　■ PN8213实现真正QR-Lock技术，环路高度稳定，进口替换的适配度更高，最高支持500kHz工作频率，减小变压器及输出电容体积；典型转换效率大于93%，提升充电器功率密度。　　

　　■ PN8213与海外友商相比，具备“三高一低”压倒性优势替代，外围少2-4颗（OVP复用）、1/4负载转换效率优于1%以上，启动HV耐压高出100V，VDD耐压高出30V，具有市电欠压保护、输出过压保护、原副边防直通保护、过载保护、过温保护等。　　

　　■ PN8213内置800V高压启动管和X电容放电功能，待机功耗小于50mW。

　　

　　2、PN8307P：全集成同步整流　　

　　■ PN8307P内置100V/7mΩ智能MOSFET，自适应死区控制，更低温升，超高性价比。

　　

　　3、AP2080：兆赫兹升压供电宽输出　　

　　■ AP2080采用1.5MHz开关频率的COT控制技术，将储能电感体积降至0805封装，任何工况下可将PN8213 供电范围控制在11-40V，提高15-20V输出电压下的转换效率。

　　

　　高频QR 65W PD快充应用方案由PN8213、PN8307P、AP2080三颗套片组合，搭配GaN或者SuperJunction器件，具有高环路稳定度、高功率密度、50mW低待机功耗、100V全集成同步整流等多重亮点。

　　

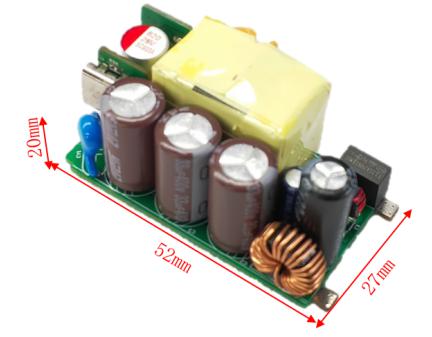

　　► 高频QR 90W PD快充应用方案PN8280+PN8213+PN8601

　　

　　目前芯朋微电子已经拥有20W PD快充方案PN8161/2+PN8307H、30W快充方案PN8165+PN8307H，45-65W快充方案PN821/2/3+PN8601/8309，以及 90W PD快充应用方案PN8280+PN8213+PN8601，为客户提供了90W以内的完整电源方案，更多相关产品手册、线路图、BOM、变压器设计资料、Demo测试数据等资料请向138足彩吧 足彩竞彩单场 申请。>>
