PN8162+PN8307H应用在公牛20W 2A1C快充飞碟插座

字号:T|T
文章出处:足彩竞彩单场 责任编辑:体育彩票竞彩 人气:-发表时间:2022-10-21 11:19

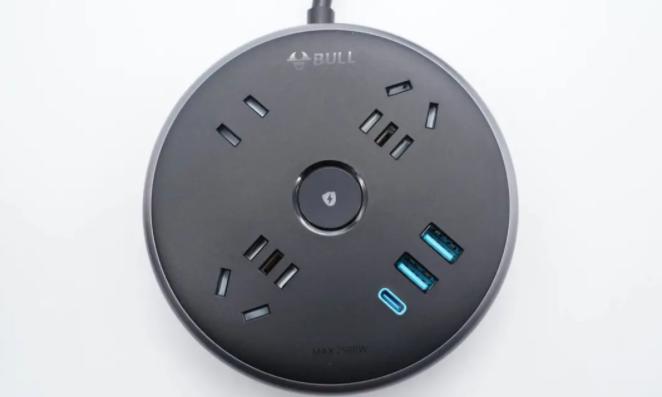

  公牛20W 2A1C快充飞碟插座,因采用扁平圆盘造型设计,而被命名为飞碟插座,2a1c快充插座面板主控芯片采用芯朋微PN8162,次级同步整流芯片采用PN8307H,搭配天德钰FP6601AA和JD6606S两款快充协议芯片,每个接口都支持快充,满足苹果iPhone 12/13系列手机20W PD快充!


  20W 2A1C快充飞碟插座技术参数:
  额定电压:250V~
  最大电流:10A
  最大功率:2500W
  USB输入:100-240V~50/60HZ 0.5A
  USB-C输出:5V3A、9V2.22A、12V1.66A
  USB-A单口输出:5V3A、9V2A、12V1.5A
  多口输出:5V3A

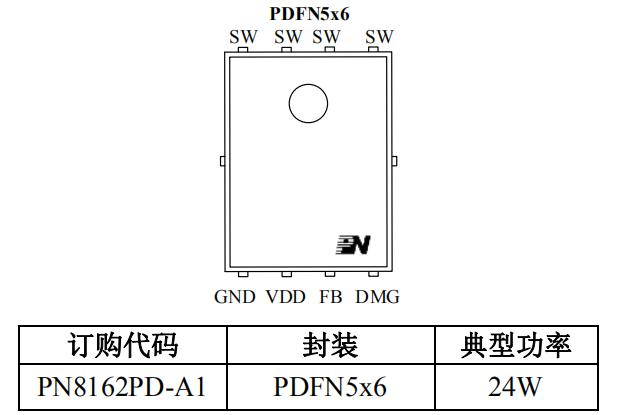

  公牛快充2a1c主控芯片采用芯朋微PN8162,其内部集成了准谐振工作模式的电流模式控制器和功率MOSFET,采用PDFN5*6专用封装,降低芯片热阻,QR控制技术,降低芯片开关功耗,自适应QR开关技术,简化EMC设计,解决小体积充电器EMC问题,并减小输出电容容量,集成输入市电欠压及输出过压保护,无需外部辅助电路。

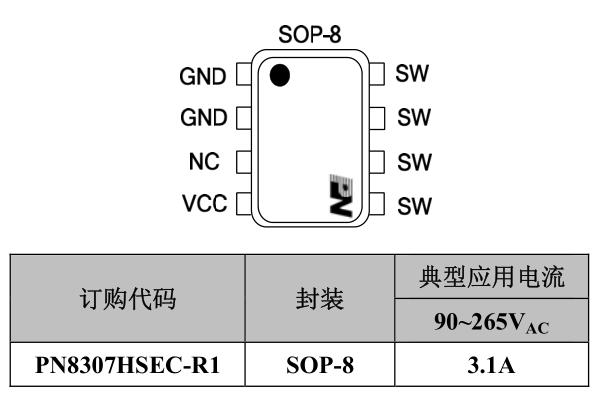

  2a1c快充插座面板次级同步整流芯片采用PN8307H,内置12mΩ60V耐压同步整流管,适用3.6V-20V常用适配器输出,适用于QC3.0适配器及其他固定电压输出的适配器,集成了极为全面的辅助功能,包含输出欠压保护、防误开启、最小导通时间等功能,外围元件精简。

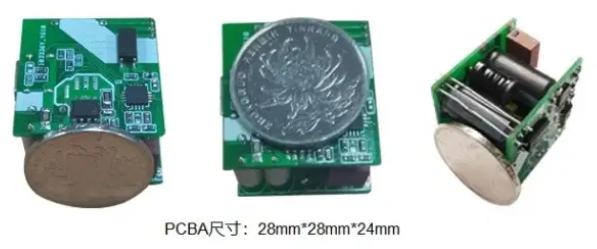

  PN8162+PN8307H 20W PD极简快充方案DEMO 实物图

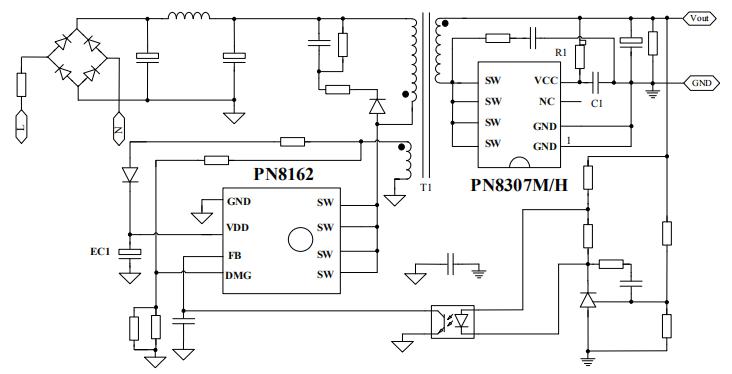

  PN8162+PN8307H 20W PD方案亮点:
  方案精简,利于充电器小型化设计:原边主控和次边同步整流均实现功率集成,并可节省启动电阻、CS侦测电阻等多颗外围。
  方案温升低,可满足安规要求:PN8162采用QR控制技术,降低芯片开通损耗;PDFN功率封装,单边drain脚位,高低压引脚爬电距离大于1.2mm,便于PCB布线及敷铜散热。
  智能控制技术,显著降低方案成本:PN8162工作强制DCM模式,降低同步整流耐压;自适应QR开通技术,简化EMC设计;集成输入市电欠压及输出过压保护,无需外部辅助电路。


  芯朋微PN8162+PN8307H 20W PD极简快充方案,简化电路降低成本!因集成度高、性能卓越、方案成本优势明显被众多电商品牌等争相采用,更多基于PN8162的20W PD套片解决方案,包含线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点,请向138足彩吧 足彩竞彩单场 申请。>>
