三种开关电源芯片技术知识分享

　　在日常电源芯片设计中选择14场对阵表足彩 不但要考虑满足电路性能的要求及可靠性，还会考虑它的体积、重量、延长电池寿命及成本等问题，目前开关电源芯片的控制技术主要有脉冲宽度调制(PWM)；脉冲频率调制(PFM)；脉冲宽度频率调制(PWM-PFM)这三种，下面让跟随足彩竞彩单场 小编一起来看下他们的原理和优缺点分析。

　　

　　脉冲宽度调制(PWM)：脉宽调制PWM是开关型稳压电源中的术语。这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

　　

　　脉冲频率调制(PFM)：一种脉冲调制技术，调制信号的频率随输入信号幅值而变化，其占空比不变。由于调制信号通常为频率变化的方波信号，因此，PFM也叫做方波FM。

　　

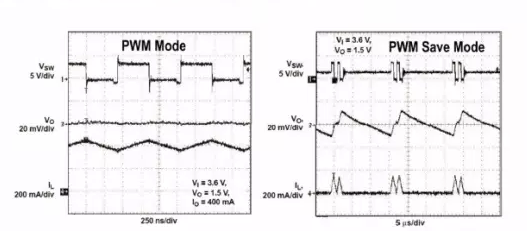

　　PWM是频率的宽和窄的变化,PFM是频率的有和无的变化, PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出，其中PWM是目前应用在开关电源中最为广泛的一种控制方式，它的特点是噪音低、满负载时效率高且能工作在连续导电模式，现在市场上有多款性能好、价格低的PWM集成芯片；PFM具有静态功耗小的优点，但它没有限流的功能也不能工作于连续导电方式。


　　

　　与PWM相比，PFM的输出电流小，但是因PFM控制的DC/DC变换器在达到设定电压以上时就会停止动作，所以消耗的电流就会变得很小。因此，消耗电流的减少可改进低负荷时的效率。PWM在低负荷时虽然效率较逊色，但是因其纹波电压小，且开关频率固定，所以噪声滤波器设计比较容易，消除噪声也较简单。

　　

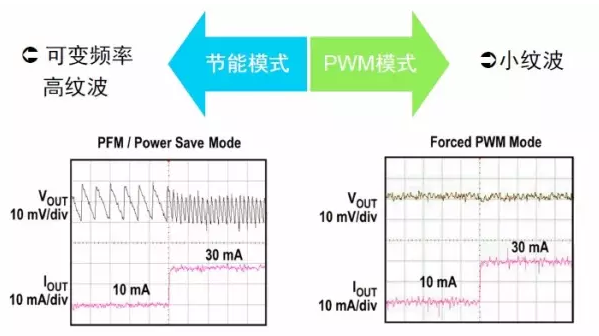

　　若需同时具备PFM与PWM的优点的话，可选择PWM/PFM切换控制式DC/DC变换器。此功能是在重负荷时由PWM控制，低负荷时自动切换到PFM控制，即在一款产品中同时具备PWM的优点与PFM的优点。在备有待机模式的系统中，采用PFM/PWM切换控制的产品能得到较高效率。

　　

　　就DC-DC变换器而言目前业界PFM只有Single Phase，且以Ripple Mode的模式来实现，由于每个工程师接触的领域不一样，可能有的领域是用PFM比较多，有的是用PWM比较多，但从整个电源行业来说，目前还是PWM用的多。

　　

　　PFM相比较PWM主要优点在于效率

　　

　　1、对于外围电路一样的PFM和PWM而言,其峰值效率PFM与PWM相当,但在峰值效率以前,PFM的效率远远高于PWM的效率,这是PFM的主要优势.　　

　　2、PWM由于误差放大器的影响，回路增益及响应速度受到限制，PFM具有较快的响应速度PFM相比较PWM主要缺点在于滤波困难滤波困难(谐波频谱太宽。　　　

　　3、峰值效率以前,PFM的频率低于PWM的频率,会造成输出纹波比PWM偏大。　　

　　4、PFM控制相比PWM控制 IC 价格要贵。

　　

　　PFM之所以应用没有PWM多最主要的一个原因就是另外一个原因就是PWM的巨大优点了：控制方法实现起来容易，PFM控制方法实现起来不太容易。
