高精度原边反馈开关电源芯片
字号:T|T
在小功率消费类电子应用中,反激式电源是主流,随着电源功率密度的提高,为考量空间和成本带来的压力,一般电源管理IC设计师会把控制芯片和MOS封在一起,名曰“内置MOS”,反激式原边反馈电源芯片非常适合小功率段,同时天然提供了隔离的效果。
原边反馈省去了431和光耦,主要为其应用电路有效节省空间以及成本,在省去了这些元器件之后,为了实现高精度的恒流/恒压(CC/CV)特性,必然要采用新的技术来监控负载、电源和温度的实时变化以及元器件的同批次容差,这就涉及到初级(原边)调节技术、变压器容差补偿、线缆补偿和EMI优化技术。
足彩竞彩单场

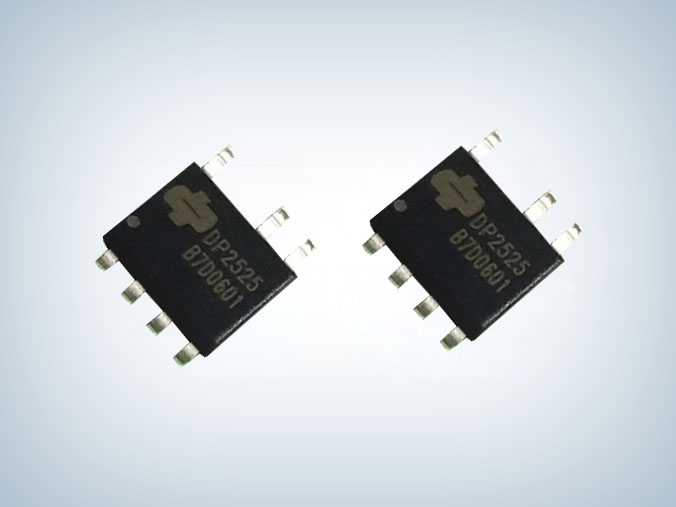

代理的DP2525是一款高精准的恒流/恒压原边反馈开关电源芯片,内置800V功率三极管(BJT),集成了独有恒压(CV)和恒流(CC)控制技术,可实现小于±4%的恒压恒流精度。在恒流(CC)控制电流和输出功率可以通过CS脚的电流采样电阻RS来调整,在恒压(CV)控制多模式控制操作可实现高可靠性高效率.负载全程无音频噪音。独有的频率抖动技术,可以轻松提高EMI余量,降低EMI器件的成本。优化动态响应,降低输出纹波。
原边反馈芯片新型的AC/DC控制技术,与传统的副边反馈的光耦加431的结构相比,其最大的优势在于省去了这两个芯片以及与之配合工作的一组元器件,这样就节省了系统板上的空间,降低了成本并且提高了系统的可靠性。在手机充电器等成本压力较大的市场,以及LED驱动等对体积要求很高的市场具有广阔的应用前景。
