芯片ic是怎么制造的?
字号:T|T
芯片俗称IC,泛指所有的电子元器件,是在硅板上集合多种电子元器件实现某种特定功能的电路模块。它是电子设备中最重要的部分,承担着运算和存储的功能。集成电路ic的应用范围覆盖了军工、民用的几乎所有的电子设备,那么芯片是怎么制造的呢?下面跟随骊电子小编一起来看看芯片制造流程:

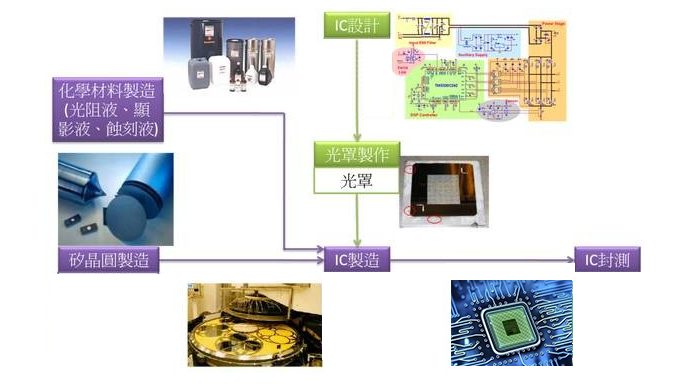

芯片制造流程包括 芯片设计、晶片制作、封装制作、成本测试等几个环节,其中晶片片制作过程尤为的复杂,首先是芯片设计,根据设计的需求,生成的“图样”

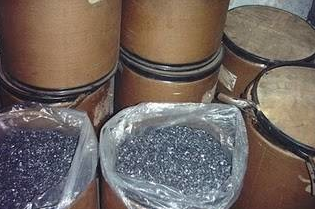

1、芯片的原料晶圆 :硅晶圆产业又是由三个子产业形成的,依序为硅的初步纯化 → 多晶硅的制造 → 硅晶圆制造,将些纯硅制成硅晶棒,成为制造集成电路的石英半导体的材料,将其切片就是芯片制作具体需要的晶圆。
2、IC设计,IC设计可分成几个步骤,依序为:规格制定 → 逻辑设计 → 电路布局 → 布局后模拟 → 光罩制作。

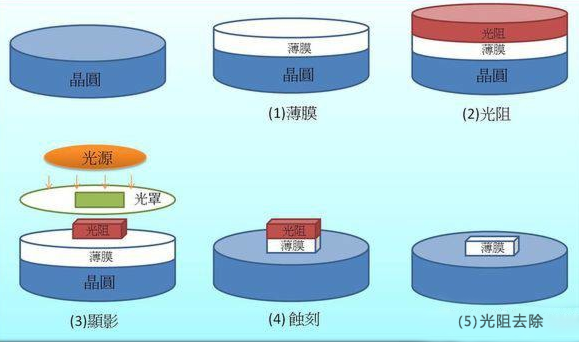

3、IC制造:IC制造的流程较复杂,但其实IC制造就只做一件事而已:把光罩上的电路图转移到晶圆上,IC制造的步骤是这样子的:薄膜→光阻→显影→蚀刻→光阻去除,然后不断的循环数十次。

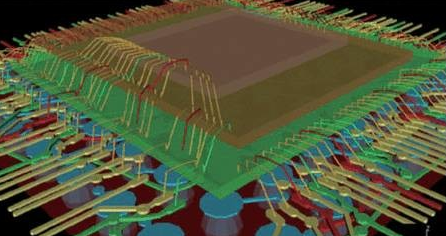

4、IC封测:将一片片的晶圆完成品就被送往IC封测厂,实行IC的封装与测试,封装的流程大致如下:切割→黏贴→焊接→模封。
芯片生产商采用一定的工艺,把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,然后封装在一个管壳内,成为具有所需电路功能的微型结构;其中所有元件在结构上已组成一个整体,使电子元件向着微小型化、低功耗、智能化和高可靠性迈进。
