开关电源控制芯片的组成及原理
字号:T|T

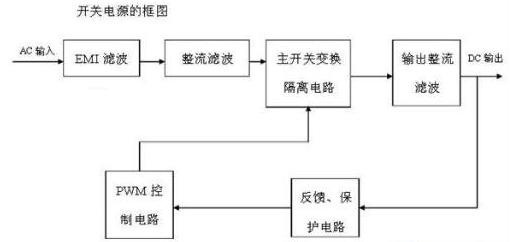

开关电源控制芯片是开关电源里面有的一种芯片,无论是电子产品设备还是各种数码产品或者是充电器,开关电源控制ic都充斥着我们生活的每一个角落,开关电源是一种高效节能的电源,也是现在电源发展的主流,电源效率高达70%--90%,但其开关电源电路相对也比较复杂,开关电源控制芯片主要由以下六部分组成。
1、EMI输入滤波:这里是低通滤波,阻止高频信号通过,必要时候采取两级EMI滤波;
2、整流滤波:市电经电桥后输出直流电并经电容滤波得到比较干净的直流电;
3、主开关变换电路:需要隔离时候一般会有变压器;
4、控制电路:这里包括振荡器、基准电压源、误差放大器等;
5、反馈电路:这里包括电压、电流反馈;
6、输出滤波。
其中控制电路是整个的核心,而开关电源控制芯片就是这点控制电路的核心元器件。
目前国内开关电源控制IC主要有芯朋微、士兰微、赛威、德信等等,这些都是国内比较出名的开关电源芯片制造公司,下面给大家介绍几款比较常见的开关电源控制芯片:
PN8306同步整流开关电源控制芯片:PN8306内置功率MOS高性能同步整流器,用于为移动设备打造小巧、功率更高的电源适配器,PN8306的使用更加高效的代替了传统电源中的的次级侧二极管,可使小型充电器功率密度更高,且不会超过温度限值。
PN8308同步整流开关电源控制ic:PN8308包括同步整流控制器及N型功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管,并且内置电压降极低的功率MOSFET以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。
PN8235原边反馈开关电源控制芯片:PN8235为原边反馈工作模式,可省略光耦和TL431。内部集成了超低待机功耗原边控制器及800V智能高压启动模块,外驱功率DMOS,外部Rg可调,用于高性能、外围元器件精简的充电器、适配器和内置电源。
AP8268次级反馈开关电源控制ic:AP8268是一款高集成度的电流模式PWM控制芯片,具有高性能、低待机功耗、低成本等特点。AP8268通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术,实现了低待机功耗和全电压范围下的最佳效率,频率调制技术和SoftDriver技术充分保证良好的EMI表现。
