重磅大功率充电器主控芯片,可用于USB PD快充!
字号:T|T
自从2017年苹果首次发布三款支持USB PD快充手机iPhone 8、iPhone 8 Plus、iPhone X,刺激了整个手机市场,随后国内厂商小米、华为、锤子等纷纷入局,目前,USB PD快充已成为手机、游戏机、笔记本电脑等电子设备的首选充电方案,足彩竞彩单场
推出PN8161、PN8275大功率充电器主控芯片,可用于USB PD快充!

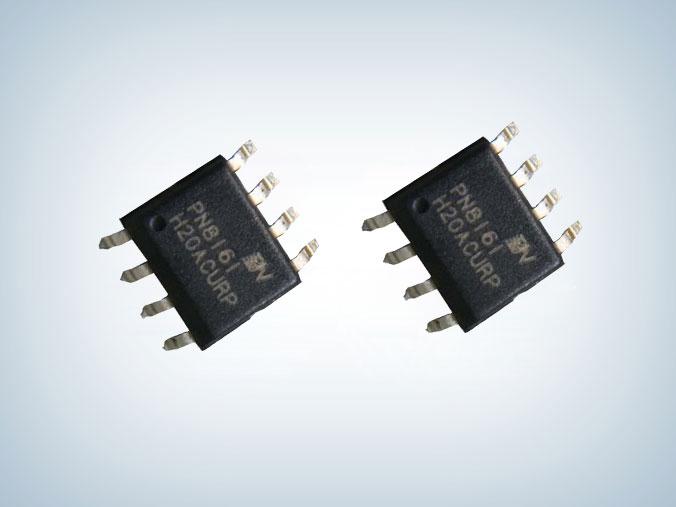

PN8161是一颗USB PD快充主控芯片,支持 18W 输出功率,外围极其简洁,拥有市电Brown in/out、输出过压保护、精准过温保护、逐周期过流保护、次级整流管短路保护等,是专为手机充电设备量身定制的高性价比方案。
PN8161产品特征
■ 内置650V高雪崩能力的功率MOSFET
■ 准谐振工作
■ 最高开关频率125kHz
■ 外围精简,无需启动电阻及CS检测电阻
■ 高低压脚位两侧排列提高安全性
■ 内置高压启动,空载待机功耗<50mW @230VAC
■ 改善EMI的频率调制技术
■ 供电电压8-40V,适合宽输出电压应用
■ 优异全面的保护功能
过温保护 (OTP)
输出过压保护
逐周期过流保护 (OCP)
输出开/短路保护
次级整流管短路保护
过负载保护(OLP)
PN8161应用于18W PD充电器方案,除外围精简外,芯片通过DMG脚开关波形间接采样市电和输出电压,实现市电OVP和输出电压OVP,避免充电器内部器件或手机PMU过压损坏。芯片采用3D叠层封装技术,控制器可精准监控内部智能功率MOS温度,实现低成本、精准快OTP,有效防止功率器件过热引起的安全问题。

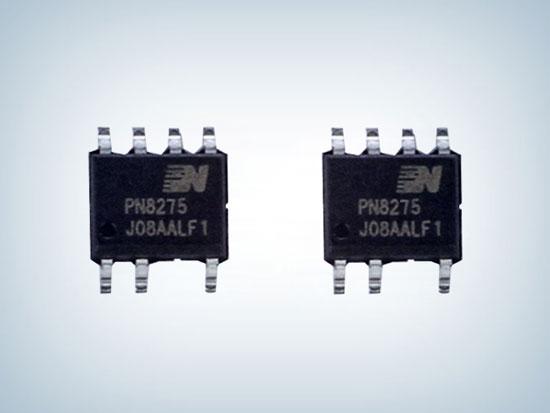

PN8275是一款符合6级能效标准的次级反馈芯片,隔离式AC-DC 高性能准谐振开关电源控制芯片,内置高压功率管,芯片提供了极为全面和性能优异的智能化保护功能,包括输入欠/过压保护、X电容放电功能、输出过压保护、外部OTP保护、周期式过流保护、过载保护、软启动功能。
PN8275产品特征
■ 内置高压启动电路
■ QR-PWM、QR-PFM、Burst-mode混合模式提高效率
■ 自适应PWM开关频率65/85kHz,减小变压器体积
■ 内置输入欠压保护(PN8275)
■ 内置输入过压保护(PN8275P)
■ 内置X电容放电功能(通过IEC62368-1:2014认证)
■ 空载待机功耗< 50 mW @230VAC
■ 改善EMI的频率调制技术
■ 供电电压8~40V,适合宽输出电压应用
■ 线电压补偿外部可调
■ 优异全面的保护功能
过温保护 (OTP)
输出过压保护
逐周期过流保护 (OCP)
输出开/短路保护
专利的DMG电阻短路保护(Latch模式)
次级整流管短路保护
过负载保护(OLP)
PN8275应用于30W/45W/60W PD充电器,芯片通过850V耐压HV脚直接监控市电实现市电OVP保护,并兼具高压启动、X电容放电等功能。芯片内置片内OTP和片外OTP,可监控充电器多个热点,实现双重OTP保护,更安全。此外,DMG实现输出过压保护和OCP线电压补偿,避免输出电压异常损坏手机电池管理电路。
PN8161、PN8275大功率充电器主控芯片适用于USB PD快充电源配件领域的充电器、适配器、开放式开关电源等,PN8161支持18W功率输出,PN8275支持30W/45W/60W功率输出专为电子设备充电定制,极具性价比,更多PD快充产品的详细手册或技术资料,请向足彩竞彩单场
申请。>>
