X电容放电专用芯片--PN8275解决大功率电源待机难题

字号:T|T
文章出处:足彩竞彩单场 责任编辑:体育彩票竞彩 人气:-发表时间:2020-03-24 09:20
  由于大部分的用电设备长期都处于待机状态,所以现在电源工程师不但要考虑到电源的效率,还要顾及空载或者待机功耗,AC输入端最大的损耗就来自于X电容放电的电阻,容值越大,放电的电阻就越小,损耗也就越大,为了降低损耗可以用专门的X电容放电芯片--PN8275,可以自动检测AC是否掉电,正常工作几乎没有损耗,解决大功率电源待机难题。

  X电容放电专用芯片--PN8275芯片特点
  ■ 集成X电容放电模块,利用HV脚监控市电,市电断开后启动1.5mA恒流源自动对X电容进行放电,放电速度快;
  ■ 符合IEC62368-1安规要求,CB证书编号:DK-76617-UL;
  ■ 高可靠性:1.定制SOP-7框架,满足HV脚和VDD脚之间更高的爬电距离要求;2.HV内置800V VDMOS,比LDMOS有更高的抗雪崩能力;3.VDD耐压大于45V,HBM ESD 4KV;
  ■ 保护功能齐全,集成市电欠压、市电过压、输出过压、OTP等保护;
  ■ 高能效,增加了DMG脚,带准谐振的多工作模式,效率更高,轻松满足CoC V5 Tier 2能效标准。

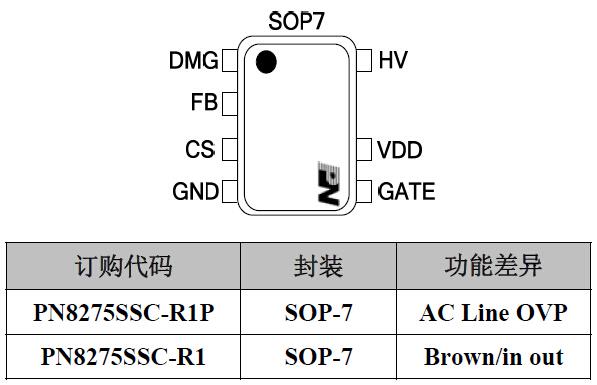

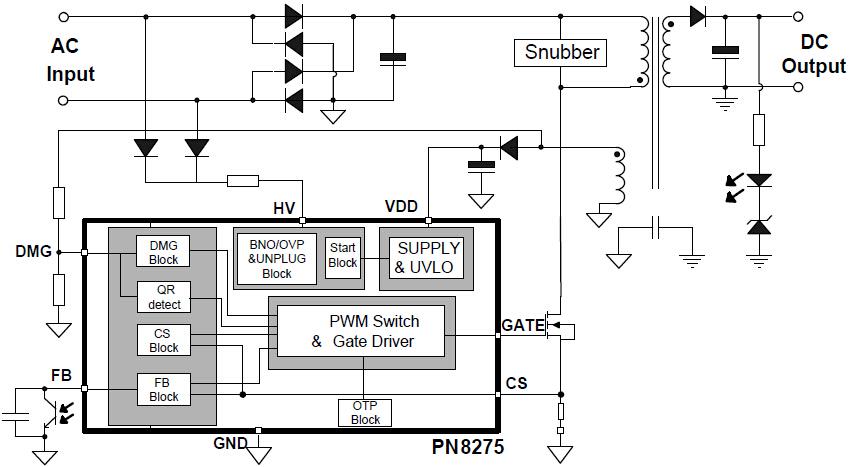

  PN8275 x电容放电芯片的HV脚兼具高压启动和X电容放电功能。市电正常时,HV模块在启动结束后关闭;当AC输入断开后,90ms内可判断出市电异常,则启动HV内部的恒流源放电。二极管D1、电阻R1和D6构成放电回路1,二极管D2、电阻R1和D4构成放电回路2。

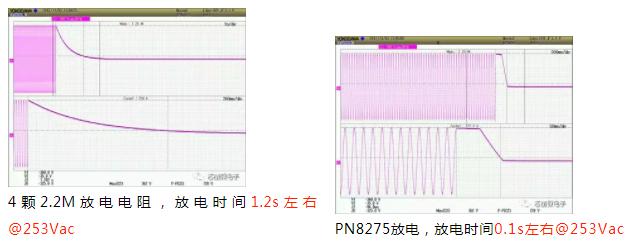

  在12V3A电源方案实验中,X电容0.22uF,市电断电后,4颗2.2M放电电阻,放电时间1.2s左右@253Vac,x电容放电芯片PN8275放电,放电时间0.1s左右@253Vac,放电时间更短,更安全!


  X电容放电芯片PN8275,具有降低系统待机功耗,缩短放电时间(更安全),降低系统EMC设计难度(X电容选择更灵活)等三大优点,X电容芯片PN8275适用于适配器、TV、大功率辅助电源等反激拓扑架构的应用场合。
