可分为原边反馈(PSR)电源芯片和副边反馈(SSR)电源芯片,一般来说PSR芯片可省略光耦和TL431,成本相对来说会低一点,原边反馈(PSR)芯片凭借方案简单,体积小等优势被越来越多的使用在中小功率的电源产品中,下面附一张常用 ic适配器方案AC-DC选型表,可供大家参考选择。

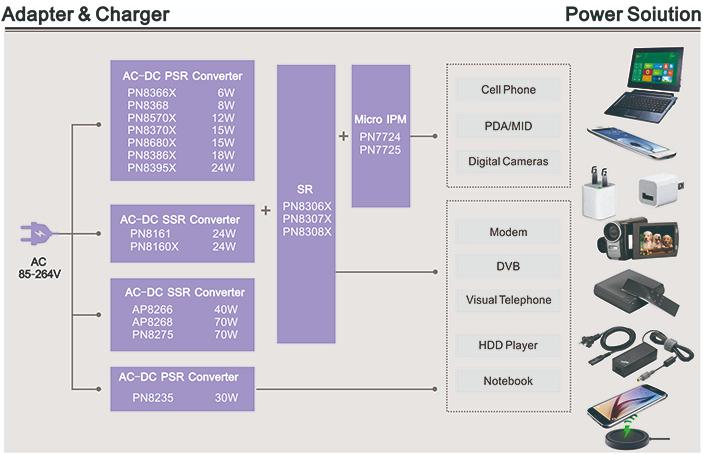

ic适配器方案AC-DC选型表
典型方案 | 工作方式 | 功率 | IC型号 | 封装 | 内置mos | 高压启动 | 有无光耦 | 效率 |
5V2A适配器 | PWM | 10W | PN8147 | DIP-7 | Y | Y | Y | 80% |
12V1A适配器 | PWN | 12W | PN8147 | DIP-7 | Y | Y | Y | 80% |
12V1A适配器 | PSR | 12W | PN8680M | SOP-8 | Y | Y | N | 五级 |
12V1.5A适配器 | PSR | 18W | PN8395 | SOP-8 | Y | Y | N | 六级 |
12V1.5A适配器 | PWM | 18W | PN8149 | DIP-7 | Y | Y | Y | 85% |
12V2A适配器 | SSR | 24W | PN8308M | SOP-8 | Y | Y | Y | 六级 |
12V3A适配器 | SSR | 36W | PN8308H | SOP-8 | Y | Y | Y | 六级 |
12V3A适配器 | PWM | 36W | AP8266 | SOT23-6/SOP-8 | N | N | Y | 86% |
无论是PSR芯片还是SSR芯片,lc适配器的选择都会直接影响到产品的性能及使用寿命,根据电源的性能要求,选择合适的ic适配器不但需要考量到产品的体积、重量、使用寿命以及成本问题,还要满足电路的系统要求,确保电子元器件的安全和稳定。
足彩竞彩单场
在电源适配器领域提供5V2A、12V1A、12V1.5A、12V2A、12V3A等多种规格适配器方案、更多ic适配器方案相关原理图,电源输入输出规格,BOM 表和变压器参数以及安规和 EMI 测试数据等资料请向我们申请。>>
