常用适配器芯片方案选型!
字号:T|T
在小家电领域电源适配器是应用极为广泛的,电源适配器的性能,主要和适配器芯片有很大关系,123足彩体彩
直接影响到适配器的稳定性、整体成本及体积,好的适配器芯片不但可以大大延长其使用寿命还可以减少电源适配器的故障,下面足彩竞彩单场
推荐几款常用AC-DC适配器芯片方案选型。

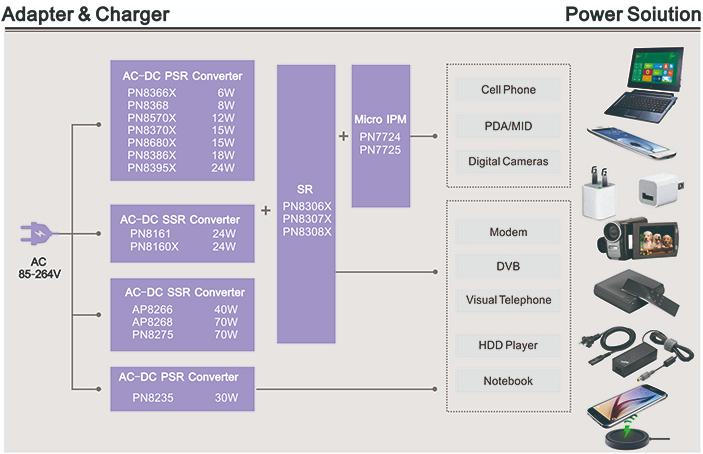

常用适配器芯片方案选型
典型方案 | 工作方式 | 功率 | IC型号 | 封装 | 内置mos | 高压启动 | 有无光耦 | 效率 |
5V2A适配器 | PWM | 10W | PN8147 | DIP-7 | Y | Y | Y | 80% |
12V1A适配器 | PWN | 12W | PN8147 | DIP-7 | Y | Y | Y | 80% |
12V1A适配器 | PSR | 12W | PN8680M | SOP-8 | Y | Y | N | 五级 |
12V1.5A适配器 | PSR | 18W | PN8395 | SOP-8 | Y | Y | N | 六级 |
12V1.5A适配器 | PWM | 18W | PN8149 | DIP-7 | Y | Y | Y | 85% |
12V2A适配器 | SSR | 24W | PN8308M | SOP-8 | Y | Y | Y | 六级 |
12V3A适配器 | SSR | 36W | PN8308H | SOP-8 | Y | Y | Y | 六级 |
12V3A适配器 | PWM | 36W | AP8266 | SOT23-6/SOP-8 | N | N | Y | 86% |
一般来说PSR芯片内置智能功率MOSFET可省光耦和TL431,无论选择那种工作模式的适配器芯片,电源工程师都可以根据自己的实际功能需求选择合适的适配器芯片,以满足电路的系统要求,及确保适配器的安全和稳定性。
足彩竞彩单场
提供高效能、低功耗、品质稳定的电源适配器芯片方案,使客户的系统性能优异、灵活可靠,并具有成本竞争力,如果需要产品的详细手册或其他更多电源适配器芯片资料,请向足彩竞彩单场
申请。>>
