芯朋pd 20W充电器方案应用于“快充1亿”

字号:T|T
文章出处:足彩竞彩单场 责任编辑:体育彩票竞彩 人气:-发表时间:2021-01-26 09:03
  近期电源制造大厂福瑞康基于芯朋微PN8162+PN8307H pd 20W充电器方案推出了一款20W迷你PD快充充电器“快充1亿”,产品采用圆柱形造型设计,腰身设有环形凹槽,顶部是牡丹浮雕与“1亿”字眼的外观设计,同比市面上大多采用方块造型相仿设计的迷你20W快充充电器来说,这款产品不得不说十分具有创意。

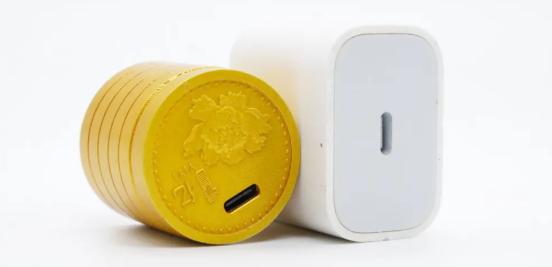

  pd 20W充电器“快充1亿”迷你充,输入100-240V~ 50/60Hz 0.5A,输出5V3A、9V2.22A、12V1.67A,具备5V3A、9V2.22A、12V1.5A三个固定电压档位,支持Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0快充协议,符合3C认证和VI级能效认证要求,和苹果20W充电器直观对比,虽造型风格不同,但计算出来体积更小。

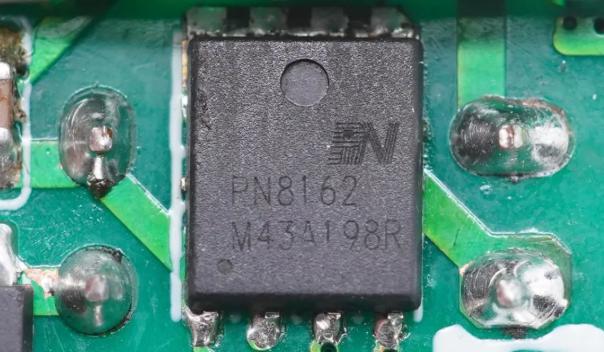

  pd 20W充电器主控芯片采用芯朋微PN8162,内部集成了准谐振工作模式的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。
  N8162采用QR控制技术,降低芯片开通损耗;PDFN功率封装,单边drain脚位,高低压引脚爬电距离大于1.2mm,便于PCB布线及敷铜散热。
  PN8162工作强制DCM模式,降低同步整流耐压;自适应QR开通技术,简化EMC设计;集成输入市电欠压及输出过压保护,无需外部辅助电路。

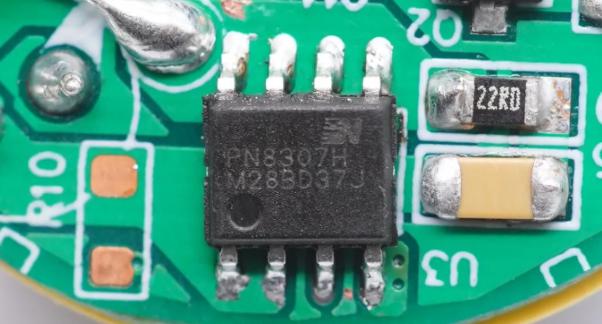

  和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管,导通压降极低的功率MOSFET可以提高电流输出能力,降低温升,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。
  PN8307H内置12mΩ60V耐压同步整流管,适用3.6V-20V常用适配器输出,适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能,包含输出欠压保护、防误开启、最小导通时间等功能,同时外围元件非常精简。

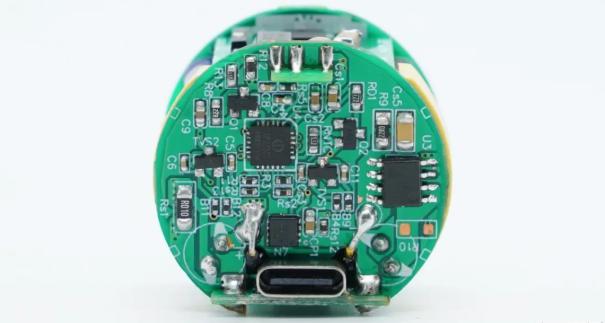

  基于芯朋微PN8162+PN8307H pd 20W充电器方案“快充1亿”原边主控和次边同步整流均实现功率集成,方案精简,利于充电器小型化设计,USB PD协议芯片采用英集芯IP2723T,具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本,更多基于PN8162+PN8307H的20W迷你PD套片解决方案,包含线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点可向足彩竞彩单场 申请。>>
