全集成18W-65W PD快充解决方案

　　随着USB PD快充及高通QC4+快充的普及，整个USB PD快充生态已经具备一定规模，面对快速增长的快充市场需求，作为国产AC-DC半导体企业的标杆，芯朋微抓住了传统充电配件的更新换代的契机，并结合自身优势，拥有高集成18W USB PD快充方案（PN8161+PN8307H）、20W迷你PD套片解决方案（PN8162+PN8307H ）、 30W-45W六级能效PD电源方案（PN8166+PN8309H） 、65W小体积 PD应用方案（PN8212+PN8309P）等。


　　

　　高集成18W USB PD快充方案（PN8161+PN8307H），相比同级别充电器来说，其内部PCB的设计更为简洁，凭借极简的外围设计和稳定的性能，迅速在18W PD快充市场占有一席之地，获得Baseus倍思、PISEN品胜、毕亚兹、Mcdodo麦多多、SSK飚王、POWER4、KunXing坤兴、古石等多家电源厂商和电商品牌的认可采用，并大批量出货。

　　

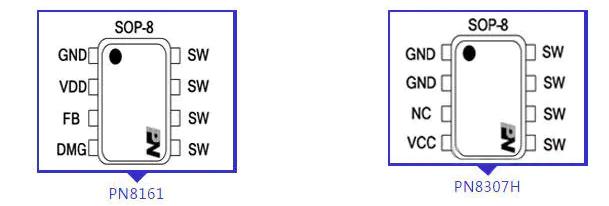

　　PN8161+PN8307H方案亮点：　　

　　节省10颗以上外围： 无启动电阻、无CS侦测网络，原副边均实现SOP8功率集成；　　

　　满足CoC V5 Tier 2：专利高压启动，实现30mW待机功耗；工作曲线随输出电压自适应，不同输出电压下平均效率裕量均大于4个点；　　

　　EMC性能卓越：抖频幅度随负载自适应，改善传导；DCM/QR工作模式，避免次级整流管反向恢复问题，改善辐射；　　

　　3.3~12V宽输出电压范围：PN8161/PN8307H供电范围宽，无需额外LDO稳压；　　

　　协议芯片任意搭：SSR架构，方案易满足PD3.0/QuickCharge 4+。


　　

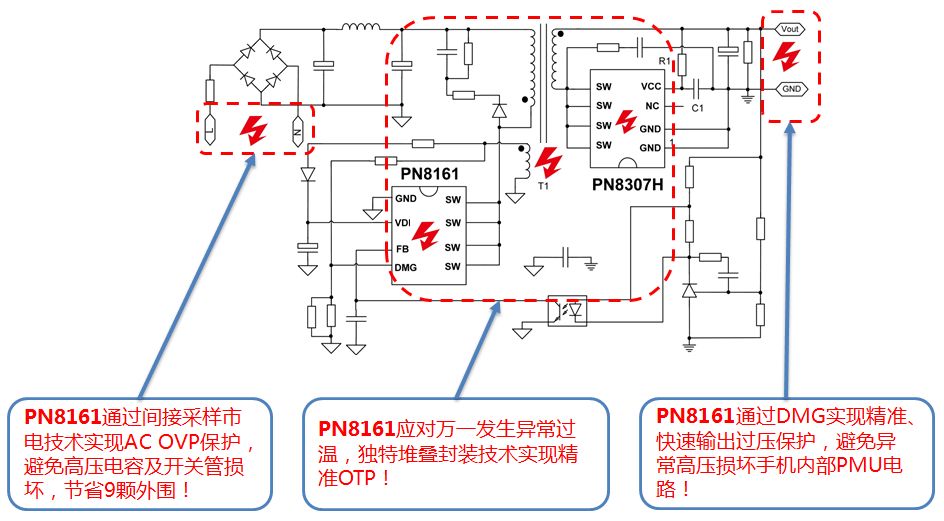

　　PN8161典型应用于18W PD充电器，除外围精简外，芯片通过DMG脚开关波形间接采样市电和输出电压，实现市电OVP和输出电压OVP，避免充电器内部器件或手机PMU过压损坏。芯片采用3D叠层封装技术，控制器可精准监控内部智能功率MOS温度，实现低成本、精准快OTP，有效防止功率器件过热引起的安全问题。

　　

　　iPhone 12不配充电器，对快充行业带来了新的机遇和挑战，如何在提升输出功率的同时，将20W充电器体积进一步减小？芯朋微推出了第二代20W迷你PD套片解决方案（PN8162+PN8307H），轻松应对PD快充小型化挑战。

　　

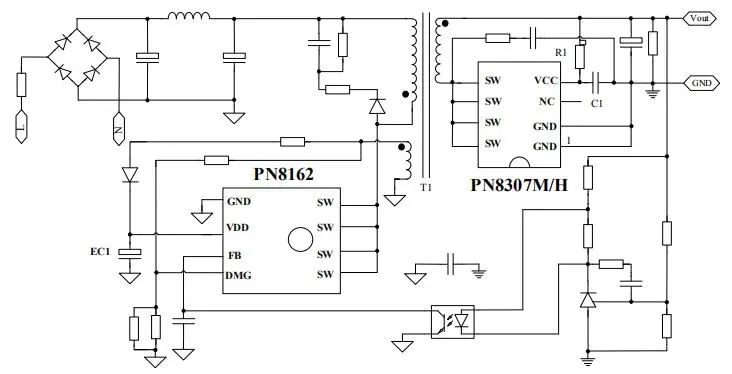

　　PN8162+PN8307H 20W PD快充方案亮点　　

　　1、方案精简，利于充电器小型化设计：原边主控和次边同步整流均实现功率集成，并可节省启动电阻、CS侦测电阻等多颗外围；　　

　　2、方案温升低，可满足45℃安规：PN8162采用QR控制技术，降低芯片开通损耗；PDFN功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热；　　

　　2、智能控制技术，显著降低方案成本：PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压保护，无需外部辅助电路。


　　

　　芯朋微18W-65W PD快充应用方案，因集成度高、性能卓越、方案成本优势明显等特点，并最大限度的减少了芯片外围器件的数量，降低PCB板的占用面积，已成为现象级爆款产品，同时拥有卓越的EMC性能，效率满足CoC V5 Tier 2标准；SR与协议芯片分开，协议芯片可根据客户的需求任意搭配，易实现最简通信模块，整体方案简洁、灵活。更多方案的产品手册、线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点等资料请向芯朋微代理足彩竞彩单场 申请。>>
