sdh8303代换viper22a/AP8012H,PIN脚兼容无需改版!
字号:T|T

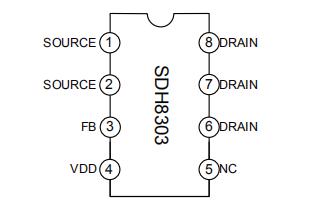

SDH8303是用于开关电源的内置高压 MOSFET 的电流模式 PWM 控制器,采用DIP-8封装,全电压下典型功率7W-12W,管脚功能和电气特性与viper22a/AP8012H类似,是可以直接PIN脚兼容的,sdh8303代换viper22a/AP8012H,无需改版!
sdh8303代换viper22a芯片特点
■ 高压启动
■ 轻载打嗝
■ 降频
■ 抖频
■ 软启动
■ VDD 打嗝
■ VDD 欠压保护
■ VDD 过压保护
■ 前沿消隐
■ 输出短路保护
■ 过流保护
■ 过温保护
sdh8303代换viper22a芯片内置高压启动电路,在轻载下会进入打嗝模式,具有降频、抖频、软启动、VDD 打嗝功能,还集成了 VDD 欠压保护、VDD 过压保护、前沿消隐、输出短路保护、过流保护、过温保护等各种异常状态的保护功能。

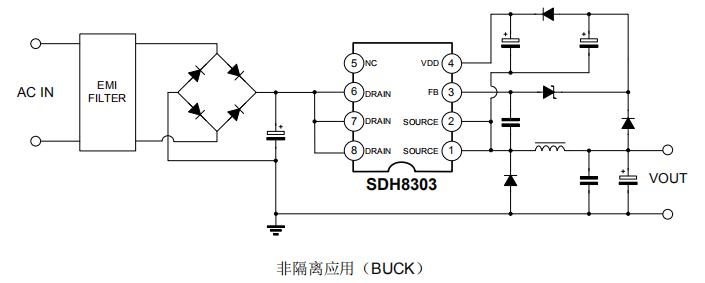

SDH8303可以应用于非隔离(BUCK)和隔离(FLYBACK)两种典型应用,SDH8303通过抖频技术,降低EMI,采用降频模式,通过检测 FB 端的输入电流 IFB 来调节开关频率,进一步优化轻载条件下的转换效率,具有各种异常状态的保护功能,被广泛应用于离线式开关电源、非隔离升压降压转换器、小家电等领域。
