PN555L内置690V小功率非隔离芯片可替PN8008/PN8009
字号:T|T
芯片短缺问题日益严重,很多电子料都出现了停产、严重缺货状态,而那些正在量产的产品,电子工程师不得不找替料以满足生产需求,对于同一品牌之间的替代,其功能、性能指标、封装形式、引脚用途、引脚序号等多方面都是差不多的,有些是可以直接替代的。
PN555L和PN8008/PN8009都是芯朋微系列产品,都属于非隔离交直流转换芯片,都是固定 5V 输出,PN555L 集 成 PFM 控制器及 690V 高可靠性MOSFET,PN8008 集 成 PFM 控制器及 650V 高 可 靠 性MOSFET,两者都是用于外围元器件极精简的小功率非隔离开关电源。

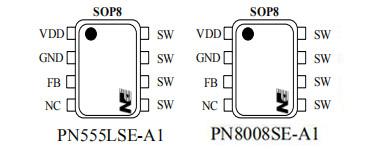

PN555L和PN8008封装管脚定义
PN555L和PN8008小功率非隔离芯片都是采用SOP-8封装,管脚定义是一样的,VDD,1脚,芯片电源脚;GND,2脚,地;FB,3脚,输出反馈引脚;NC,4脚,空脚;SW,5,6,7,8,高压 MOSFET 漏极脚。
在典型功率应用上,PN555L输入电压:85-265Vac,稳态功率:2.75W(5V550mA),峰值功率:3.5W(5V700mA);而PN8008输入电压是 85-265Vac,稳态功率:1.5W(5V300mA),峰值功率:1.75W(5V350mA)。
PN555L和PN8008都内置高压启动,实现系统快速启动、超低待机功能。适用于Buck、Buck-Boost架构,PN8008半 封 闭 式 稳 态 输 出 电 流 能 力 300mA @230VAC,PN555L半 封 闭 式 稳 态 输 出 电 流 能 力 550mA@230VAC,都提供了完整的智能化保护功能,包括过载保护、过温保护。
通过上述我们可以看到,PN555L和PN8008小功率非隔离芯片其功能、性能指标、封装形式、引脚用途、引脚序号等多方面都是差不多的,只是内置mos的大小和功率有所不同,在某些非隔离小功率应用上,PN555L是可以完全兼容替代PN8008的,更多PN555L替代PN8008/PN8009小功率非隔离芯片的详细手册或其它资料,请向足彩竞彩单场
申请。>>
