PN7103/IR2103芯片替代料ID5S606B国产栅极驱动
字号:T|T
PN7103/IR2103芯片替代料ID5S606B栅极驱动芯片是控制器和功率器件之间的桥梁,集成各种复杂的功能,以便对功率器件提供更好的保护、监测以及开关行为的本地控制,典型应用于高压风机和泵和步进马达领域,以进一步提高器件的性能。
IR2103芯片替代料ID5S606B特点
■ 输入功率电压高达600V
■ 10-20V 宽范围工作电压范围
■ 输入兼容3.3V, 5V逻辑工作电平
■ 防直通保护
■ 欠压保护
600V半桥驱动芯片系列电学参数
Part NO. | VIN | VCC | INPUT | BSD | DT | IO+/IO- | Remark |
ID5S605 | 600 V | 10-20 V | HIN/LIN | NO | NA | 300/600 mA | Pin 1 is VCC |

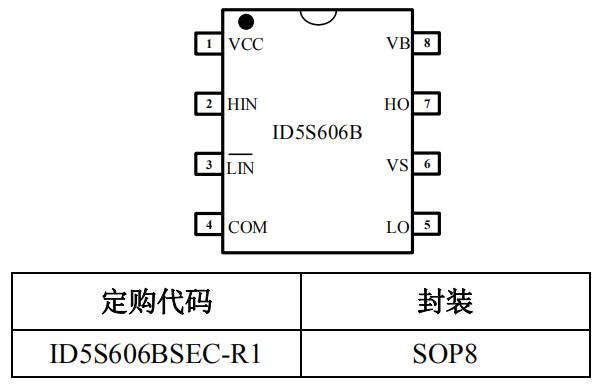

ID5S606B | 600 V | 10-20 V | HIN/LIN | NO | 500 ns | 300/600 mA | Pin 1 is VCC |
ID5S609 | 600 V | 10-20 V | HIN/LIN | NO | 250 ns | 400/800 mA | Pin 1 is VCC |
ID5S609F1 | 600 V | 10-20 V | HIN/LIN | NO | 250 ns | 400/800 mA | Pin1 is LIN |
ID7U603 | 600 V | 10-20 V | IN/SD | NO | 520 ns | 210/360 mA | Pin 1 is VCC |
ID2103 | 600 V | 10-20 V | HIN/LIN | NO | 500 ns | 210/360 mA | Pin 1 is VCC |
IR2103替代料ID5S606B是一款高低侧栅极驱动芯片,内部集成了互相独立的控制驱动输出电路,可直接驱动两个中功率半导体器件如MOSFET或IGBT,动态响应快,驱动能力强,工作频率高,且具有多种保护功能。
ID5S606B具有防直通保护、欠压保护等全面的保护功能,交流电机结构简单、运行可靠、功率密度高,低转速,大转矩等优点,功能和引脚与ir2103芯片基本一致,可兼容替代ir2103,广泛应用于中小型功率电机驱动、功率MOSFET 或IGBT 驱动、半桥功率逆变器、全桥功率逆变器、任意互补驱动转换器等领域。
