ob2269替代芯片CR6842成本低,性能更稳定!

字号:T|T
文章出处:足彩竞彩单场 责任编辑:体育彩票竞彩 人气:-发表时间:2021-09-03 11:33
  ob2269替代芯片CR6842是用于100W 以内离线式开关电源IC,具有优化的图腾驱动电路以及电流模式 PWM控制器,由于CR6842 高度集成,使用外围元件较少,采用CR6842可以简化反激式隔离 AC-DC 开关电源设计,从而获得可靠的系统。

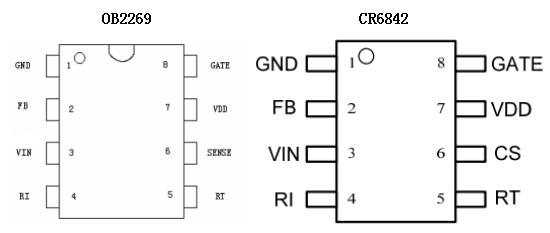

  CR6842与OB2269代换引脚功能

  CR6842芯片特征
  ■ 高集成特性可使系统外部器件减至最少
  ■ 低的启动电流:7.5uA(Typ)、低的工作电流:3mA(Typ)
  ■ 内置频率抖动以改善 EMI 特性
  ■ 内置前沿消隐(LEB)电路和同步斜率补偿
  ■ 为改善效率和最小待机功耗而设计的 Hiccup Mode & PFM 工作模式
  ■ VDD 欠压保护(UVLO)、过压保护(OVP)及 VDD电压钳位功能、过温保护OTP) 、OLP 等多种自恢复
  ■ 保护内置 OCP 补偿模块,优越的 OCP 性能

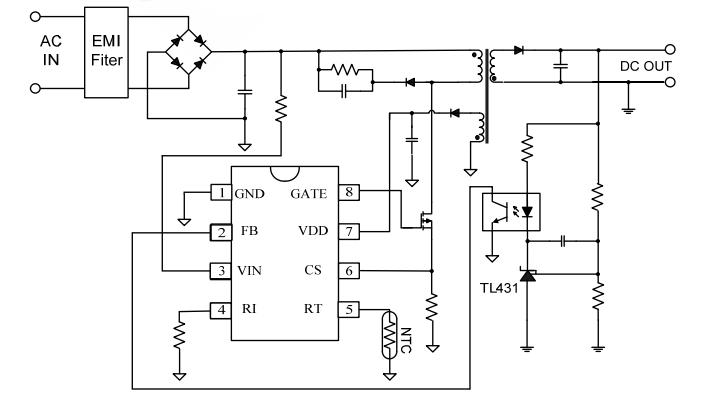

  CR6842典型电路原理图

  ob2269替代芯片CR6842两者的引脚功能和电性基本是一致的,在实际应用中可以直接兼容替换,CR6842以较低的BOM成本实现了低待机功耗和高效率,且货源稳定,更多CR6842与OB2269代换应用资料、产品手册、样品及价格,请向足彩竞彩单场 申请。>>
