电源芯片sdh8302s可PIN脚代换VIPER12A/AP8012H

字号:T|T
文章出处:足彩竞彩单场 责任编辑:体育彩票竞彩 人气:-发表时间:2021-12-29 11:36
  电源芯片sdh8302s是用于开关电源的内置高压 MOSFET 的电流模式 PWM 控制器,内置高压启动电路,在轻载下会进入打嗝模式,具有降频、抖频、软启动、VDD 打嗝功能,还集成了 VDD 欠压保护、VDD 过压保护、前沿消隐、输出短路保护、过流保护、过温保护等各种异常状态的保护功能,可PIN脚代换VIPER12A/AP8012H,被广泛应用于离线式开关电源、非隔离升压降压转换器、小家电等领域。


  一、高压启动:SDH8302S内置高压启动电路。启动时,AC 输入电压从 DRAIN 端通过内置高压启动恒流源,对 VDD 端外置电容C1 进行充电,充电电流为 1mA,使得 VDD 电压上升,当升至启动电压 14.3V 时,将高压启动恒流源关断,则 DRAIN端对 VDD 端停止充电,转由辅助绕组 L1 通过二极管 D1 对 VDD 端进行供电;如果 VDD 电压降至欠压保护点8.9V,则将高压启动恒流源重新打开,又由 DRAIN 端对 VDD 端进行充电,使得 VDD 电压上升,升至启动电压 14.3V。

  二、轻载打嗝:轻载时,如果输出 VOUT 过高,反馈到 FB 端的输入电流 IFB 超过关断电流 1mA,则 SDH8302S关断开关,使得VOUT 下降;而当 VOUT 降至 IFB 减小了 70uA 时,SDH8302S 重新打开开关,使得 VOUT 上升;重复上述过程,进入打嗝模式,这会减少开关次数,从而有效地降低系统的待机功耗。

  三、降频:为了进一步优化轻载条件下的转换效率,SDH8302S 采用降频模式,即通过检测 FB 端的输入电流 IFB 来调节开关频 率。当 IFB 小于降频开始点 830uA 时,开关频率为60KHz;当 IFB 从降频开始点 830uA 增至降频结束点 930uA 时,开关频率则从 60KHz 线性降至 20KHz;当 IFB 大于降频结束点 930uA 时,开关频率为 20KHz。

  四、抖频:为了降低 EMI,SDH8302S 采用抖频技术,即让开关频率在调制频率 250Hz 下、抖频范围±2KHz 内不断地变化,减小在某一个单一频率的对外辐射。

  五、软启动:电源芯片sdh8302s在软启动时间内,限制功率管 MOSFET 的 DRAIN 端最大峰值电流,使其逐步提高,从而大大减小器件的应力,防止变压器饱和。

  六、VDD 打嗝:SDH8302S在轻载或者满载与空载之间切换时,当开关关断导致 VDD 电压下降至打嗝点 10.7V 时打开开关,使 VDD电压上升;而当 VDD 电压增大了 0.7V 时重新关断开关,使得 VDD 电压下降;重复上述过程,进入打嗝模式,且 VDD电压不会降至欠压保护点 8.9V,这不仅防止 VDD 欠压重启,也有效地降低待机功耗。

  七、VDD 欠压保护:电源芯片SDH8302S在异常状态导致功率管 MOSFET 关断后,VDD 电压就会由于没有能量供电而一直下降,当降至欠压保护点 8.9V 时,将内置高压启动恒流源打开,则由 AC 输入电压从 DRAIN 端对 VDD 端进行充电,使得 VDD 电压上升,升至启动电压 14.3V 时,SDH8302S 就开始正常工作,这使得电路在异常状态消除后能够自动重启。

  八、VDD 过压保护:SDH8302S在 VDD 电压达到过压保护点 28V 后关断开关,并锁定保护状态,使得 VDD 电压下降,降至欠压保护点8.9V 后使电路重启。

  九、前沿消隐:由于电源芯片sdh8302s的 DRAIN 端存在寄生电容,这会导致功率管 MOSFET 在开通的瞬间存在较大的峰值电流,如果采样到该信号,电路就会进入过流保护状态。为了防止这个误触发,SDH8302S设置在功率管 MOSFET 开通一段消隐时间300ns 后再进行采样。

  十、输出短路保护:SDH8302S检测到 FB 端输入电流 IFB 小于 500uA 时,就判断输出负载短路,进入保护状态,使得 VDD 电压下降,降至欠压保护点 8.9V 后使电路重启。

  十一、过流保护:SDH8302S检测到 DRAIN 端过流时减少开关次数,直至过流的异常状态消除后才恢复正常的开关。

  十二、过热保护:SDH8302S检测到温度达到过温保护点 145°C 时关断开关,当检测到温度下降了 25°C 时重新打开开关。

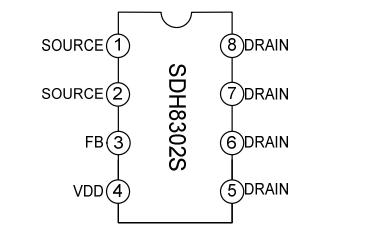

  SDH8302S采用SOP-8封装,电气特性和功能与VIPER12A/AP8012H基本上一致,电源芯片sdh8302s是可以直接兼容PIN脚代换VIPER12A/AP8012H的,更多SDH8302S相关产品手册及应用资料请向我们申请。>>
