ap8022代换viper22a可兼容，不改PCB及外围参数！

　　AP8022H是低待机功耗离线式开关电源IC，内部集成了脉宽调制控制器和800V高雪崩能力智能功率MOSFET，可以有效减少组件数量，降低系统成本，简化电路板设计，广泛运用于电磁炉电源、小家电辅助电源、机顶盒电源等离线开关式电源。

　　

　　AP8022代换VIPER22A产品特征　　

　　■ 内置800V高雪崩能力智能功率MOSFET　　

　　■ 满足85~265V宽AC输入工作电压　　

　　■ 全电压半封闭式稳态输出功率10W　　

　　■ 抖频技术改善EMI特性　　

　　■ 间歇工作模式　　

　　■ 软启动　　

　　■ 内置高压启动电路　　

　　■ 保护功能　　

　　— 过流保护（OCP）　　

　　— 过温保护（OTP）　　

　　— VDD过压保护

　　

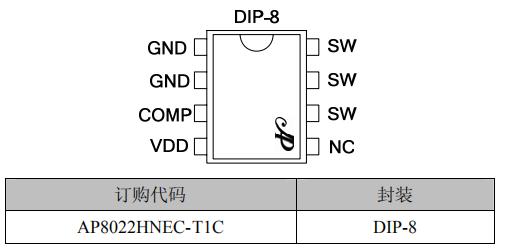

　　AP8022H管脚定义

管脚标号	管脚名	管脚功能描述
1,2	GND	功率MOS以及控制电路的参考地
3	COMP	反馈输入脚，用以确定功率MOS的峰值电流
4	VDD	控制电路的供电电源，启动时由高压启动管对VDD电容进行充电，当达到UVLO启动电压时，启动过程结束
5	NC	空脚(可接SW)
6,7,8	SW	功率MOS的漏极

　　

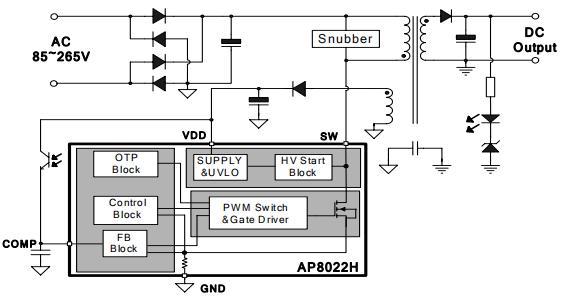

　　ap8022代换viper22a典型应用电路图

　　

　　ap8012电源芯片代换viper22a都是采用电流模式PWM控制的功率开关芯片，集成了高压启动电路和高压功率管，具通用的封装及管脚排列，可兼容，不改PCB，不改外围参数。
