ups逆变器igbt SGT30T60SD3PU 600v 30a参数
所属分类：IGBT
品牌：士兰微
型号：SGT30T60SD3PU

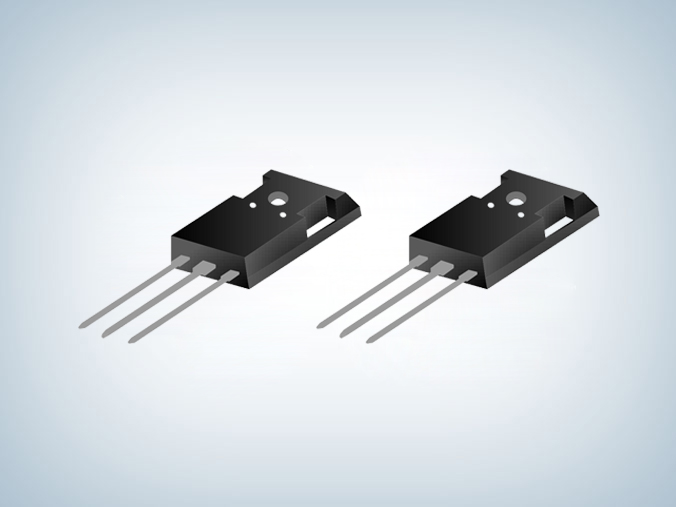

封装：T0-247N-3L
功率：600V
电流：30A
型号：SGT30T60SD3PU
封装：T0-247N-3L
功率：600V
电流：30A
订购热线：0755-23087599
UPS逆变器IGBT是一种用于无间断电源（UPS）逆变器的IGBT器件，通常用于将直流电转换为交流电，以提供紧急备用电源。SGT30T60SD3PU IGBT具有高效率、低噪声和快速开关特性，在UPS系统中扮演着重要的角色，在高电压、高电流应用下能够提供高效率和稳定性，确保系统的可靠性并提供紧急电力备用。
SGT30T60SD3PU特点
■ 低导通损耗
■ 快开关速度
■ 高输入阻抗
■ 30A，600V，VCE(sat)(典型值)=1.65V@IC=30A
SGT30T60SD3PU极限参数（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |
| 集电极射极电压 | VCE | 600 | V | |
| 栅极射极电压 | VGE | ±20 | V | |
| 集电极电流 | Tc=25℃ | Ic | 60 | A |
| Tc=100℃ | 30 | |||
| 集电极脉冲电流 | IcM | 120 | A | |
| 二极管电流 Tc=100℃ | IF | 12 | A | |
| 耗散功率(Tc=25℃) | PD | 230 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |
ups逆变器igbt SGT30T60SD3PU采用T0-247N-3L封装，集电极射极电压600V，集电极电流30A，饱和压降VCE(sat)(典型值)=1.65V@IC=30A，采用士兰微电子第三代场截止(Field Stop IlI)工艺制作，具有较低的导通损耗和开关损耗，可应用于UPS，SMPS以及PFC等领域。
