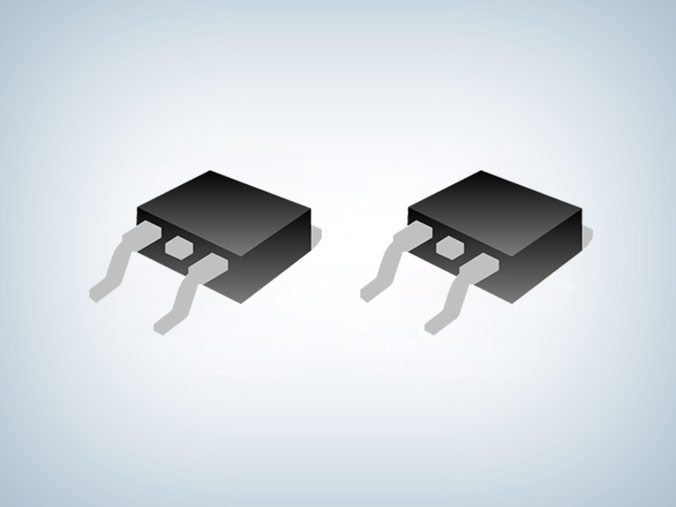

5a 600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管
所属分类：IGBT
品牌：士兰微
型号：SGTP5T60SD1S
封装：T0-263-2L
功率：600V
电流：5A
型号：SGTP5T60SD1S
封装：T0-263-2L
功率：600V
电流：5A
订购热线：0755-23087599
5a 600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管采用T0-263-2L封装，具有低导通损耗、快开关速度、高输入阻抗等特点，典型应用于电机逆变IGBT，可兼容替代AOD5B65M1，已经得到了大规模应用，获得了业内广泛好评。
600v耐压igbt SGTP5T60SD1S特征
■ 5A，600V，VCE(sat)(典型值)=1.5V@IC=5A
■ 低导通损耗
■ 高输入阻抗
■ 快开关速度
600v耐压igbt SGTP5T60SD1S极限参数（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |||
| SGTP5T60SD1D | SGTP5T60SD1F | SGTP5T60SD1S | ||||
| 集电极射极电压 | VCE | 600 | V | |||
| 栅极射极电压 | VGE | ±30 | V | |||
| 集电极电流 | Tc=25℃ | Ic | 10 | A | ||
| Tc=100℃ | 5 | |||||
| 集电极脉冲电流 | IcM | 15 | A | |||
| 二极管电流 | IF | 10 | A | |||
| 短路维持时间 | TSC | 10 | us | |||
| (VGE=15V,Vcc=300V) | ||||||
| 耗散功率(Tc=25℃) | PD | 82 | 35 | 83 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |||
| 贮存温度范围 | Tstg | -55~+150 | ℃ | |||
600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管，饱和压降VCE(sat)(典型值)=1.5V@IC=5A，可广泛应用于可UPS，SMPS以及PFC等领域，更多5a 600v耐压igbt SGTP5T60SD1S绝缘栅双极型晶体管规格书等资料请向士兰微IGBT代理商足彩竞彩单场
申请。>>
