芯朋微PN836X系列电源充电器、适配器IC

    深圳足彩竞彩单场 是芯朋微深圳IC代理，主要产品有充电器、适配器、小家电、LED等电源IC，下面我们主要来了解一下充电器、适配器IC系列的。



    高集成QR-PSR AC-DC芯片——PN836X系列（8366/8368/8369/8370）



    产品特点：



    1. PN836X系列由准谐振多模式PSR控制器及高压智能功率MOSFET组成，专用于高可靠、六级能效、极简外围的充电器、适配器及内置电源，输出功率为5~12W，SOP7/DIP8封装；



    2. 内置输入电压补偿，无需额外环路补偿电容，可编程输出线电压补偿；全电压范围±3%的CC/CV精度；



    3. 齐备的智能保护功能，包括OTP、OLP、OCP、OVP、UVLO、所有外围元件加工的开短路保护、输出开短路保护等；



    六项设计专利特色：



    1. 集成650~800V高雪崩的智能功率MOSFET（专利），电压、温升De-rating裕量充足；



    2. 集成两级高压启动MOS模块（专利），配合极低工作电流，满足待机功耗小于30mW；



    3. 集成高压比例电流采样MOS电路（专利），防止CS/FB外接元件短路炸机；



    4. 采用自适应谷底开通（专利）和多模式PFM+PWM+QR技术提高平均效率；



    5. 采用逐级限频电路（专利），大幅改善PSR环路动态特性，EFT满足5KV；



    6. 采用多段栅驱动电路（专利），显著改善开关过冲特性，EMI裕量更充裕；

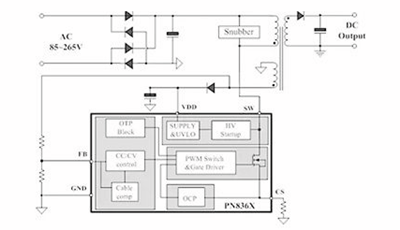

    典型应用图



    Chipown自2015年初推出该系列产品以来，已得到大批充电器、适配器电源行业客户的承认和批量，尤其在12V1A、5V2A、去RCD的5V1A等规格应用中，因其BOM集成度高、容易过安规、简洁可靠而深受欢迎。如需详细了解可以咨询深圳足彩竞彩单场 ！
