一款适配器的AC-DC转换芯片介绍-SD4873

     如今社会，人们对随身电子设备的功能要求越来越高，需要越来越强劲的电池续航与供电来保证设备的运行。但适配器的容量是有限的，而足彩竞彩单场 在本文中介绍的是一款AC-DC转换开关电源芯片工作原理，其不仅能够为整体设计节约成本，还能进一步缩小设备的体积。

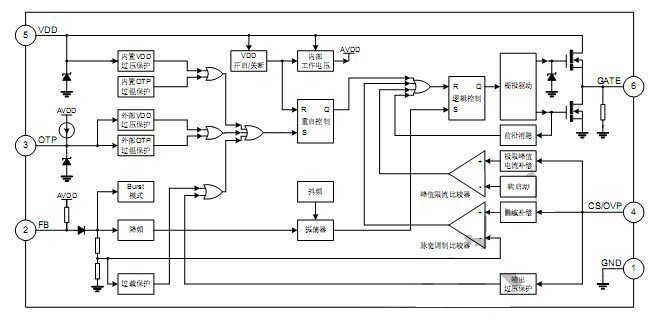

      内部框图



    SD4873是一款电流模式PWM+PFM控制器，用于高性能、低待机功耗的离线反激变换器的控制。


    SD4873启动电流低，使得启动电路可以采用阻值大的启动电阻，以减小待机电流，具有降频功能，这样可以工作在Burst模式，以减小开关损耗和提高效率，具有抖频功能和带软开关控制的图腾柱式栅极驱动输出功能，从而可以达到极佳的EMI性能，内置软启动功能，能够减小器件的应力，防止变压器饱和，具有逐周期峰值限流功能和高低极限峰值电流补偿功能，能保持高氏压下输出功率的一致性。

SD4873A内部集成了各种异常状态保护功能，包括内置和外部可设的VDD过压保护、前沿消隐、逐周期峰值限流、输出过压保护、过载保护、内置和外部可设的OTP过温保护等,其广泛应用于充电器、适配器、机顶盒电源等！
