芯龙12V/5A DC/DC低成本电源芯片方案-XL1509
字号:T|T
集成电路IC是各种便携电子设备必不可缺少的核心部分,其性能的优劣直接关系到电子设备的技术指标及能否安全可靠地工作。目前常用的电源IC和LED IC两大类。目前电源芯片历经几代的开发更新,今天的电源芯片集成度更高,集成功能更多,应用电路更简洁,应用成本更低,电源的性价比更有竞争力。下面足彩竞彩单场
的小编来为大家介绍一款低成本降压型电源芯片-XL1509。
XL1509是一款高效, PWM 降压型DC-DC转换换器固定150KHz开关频率,可提供高达2A输出电流能力,广泛应用于液晶显示器和液晶电视、数码相框、机顶盒等电子领域。XL1509具有低纹波,出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器,简化了电路设计。PWM控制环路可以调整占空比从0到100%之间线性变化。内置输出过流保护功能,当输出二次限流保护时,开关频率减少从150KHz降到50KHz。内部补偿模块减少了外围元器件,能够降低成本。SOP8封装。其特点如下:
◆4.5v至40 v宽输入电压范围
◆4.5v至40 v宽输入电压范围
◆有3.3v5v12v和可调版本
◆输出从1.23 v到37v可调
◆最大占空比100%
◆最小压降1.5 v
◆固定150KHz开关频率
◆最大2A输出电流
◆内部优化的功率晶体管
◆效率高
◆效率高
◆出色的线性和负载调整率
◆ 具有TTL关机功能
◆开关功能具有滞后作用
◆内建过热关断保护功能
◆内建过热关断保护功能
◆内置限流功能
◆内置二次限流保护功能

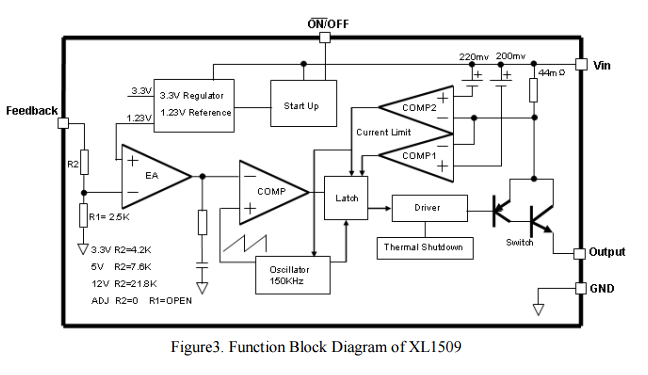

内部框架图
内部框架图
