QX7135是泉芯针对LED驱动应用推出的恒流驱动器芯片

     泉芯日前宣布推出最新LED灯驱动芯片，可用于LED驱动的恒流模式驱动器。该芯片主要适用于LED灯领域，可用于LED矿灯、LED台灯。


     泉芯电子是一家专注于模拟和射频集成电路设计和开发的高新科技企业，骊微代理泉芯电子在高压、高效率、大功率的LED驱动集成电路领域拥有多项核心专利技术；


     QX7135是一种低压差、线性降压、固定输出电流的 LED 恒流驱动器。 除 LED外，QX7135无需外接其它元器件即可构成一个恒流输出的 LED驱动电路。QX7135内置过热保护功能，可有效保护芯片，避免结温超过120oC 时因过热而造成损坏。还集成了 LED短路保护、电源欠压保护功能。此外，QX7135自带软启动功能。可提供多个规格的输出电流供客户选择，输出电流可以100mA到380mA，步长为10mA，并可通过多芯片并联的方式扩展 LED 的电流驱动能力。QX7135采用 SOT-89-3的封装形式。其主要功能：


    1、电源电压：2.7V~5.5V

    2、输出电流：100mA到 380mA

    3、低压差：150mV@350mA

    4、输出电流精度：优于±5%

    5、过热保护阈值：120oC

    6、欠压保护：2.5V

    7、LED短路保护 软启动

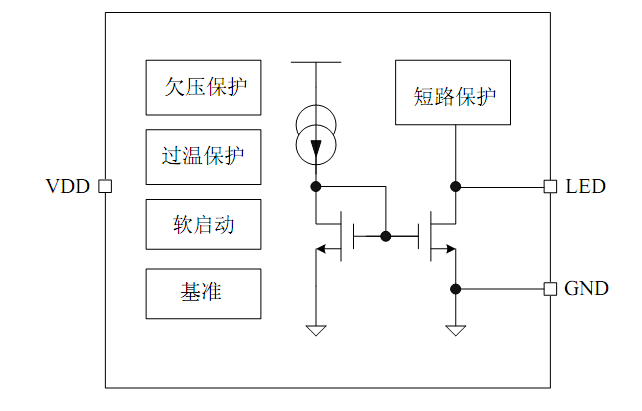

内部电路框架图
