如何辨别电路图中电阻电位器？

      对于电源新手来说什么是最令人头疼的问题呢？相信很多人的答案都是相同的，那就是对于电路图的理解。在各大论坛上，很多新手提出的问题都是基于对电路图的不理解而带来的不便。足彩竞彩单场 平台就带大家认识电路图的分类以及基础知识，并对电路图中的电阻器与电位器识别与符号进行讲解。



      其实电路图实际上是存在分类的，大家可能觉得有些不可思议，但实际上电路图确实分为两类，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。



     另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

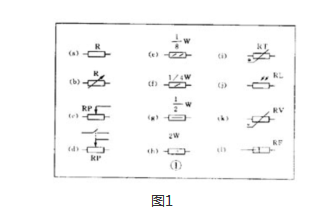

     符号详见图1所示，其中（a）表示一般的阻值固定的电阻器，（b）表示半可调或微调电阻器；（c）表示电位器；（d）表示带开关的电位器。电阻器的文字符号是“R”，电位器是“RP”，即在R的后面再加一个说明它有调节功能的字符“P”。在某些电路中，对电阻器的功率有一定要求，可分别用图1中（e）、（f）、（g）、（h）所示符号来表示。还有几种特殊电阻器的符号，第1种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。它的符号见图（i），用θ或t°来表示温度。它的文字符号是“RT”。第2种是光敏电阻器符号，见图1（j），有两个斜向的箭头表示光线。它的文字符号是“RL”。第3种是压敏电阻器的符号。压敏电阻阻值是随电阻器两端所加的电压而变化的。



     符号见图1（k），用字符U表示电压。它的文字符号是“RV”。这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。第4种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。当温度超过500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。它的电阻值很小，目前在彩电中用得很多。它的图形符号见图1（1），文字符号是“RF”。



      在阅读了上面的内容后，大家是否对电阻电位器的相关知识觉得豁然开朗呢？电路图是电子电路学习过程中最为基础，但是也是最为重要的一环，只有充分掌握基础的电路符号才能顺利的读懂电路图想要表达的含义。即便是对这些知识较为了解的朋友也不要掉以轻心，基础知识的学习与巩固是贯穿全程的。
