TK10A60D场效应晶体管MOS管开关稳压器的应用
字号:T|T
TK10A60D场效应晶体管MOS管参数:
低漏极 - 源极导通电阻:RDS(ON)=0.62Ω(典型值)
高正向传输导纳:| Yfs | = 6.0 S(典型值)
低漏电流:IDSS =10μA(VDS = 600 V)
增强模式:Vth = 2.0至4.0 V(VDS = 10 V,ID = 1 mA)

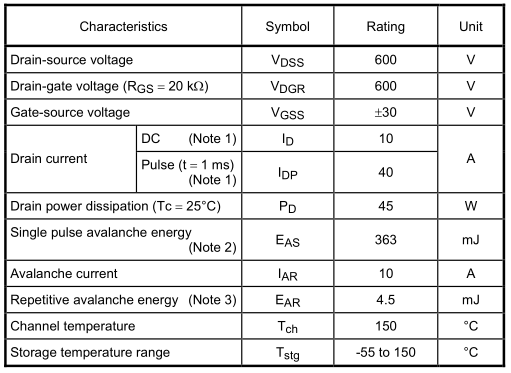

TK10A60D绝对最大额定值:
注意:在重负载下连续使用(例如高温/电流/电压的应用和温度的显着变化等)可能导致该产品的可靠性显着降低如果操作条件(即操作温度/电流/电压等)在绝对最大值内收视率.

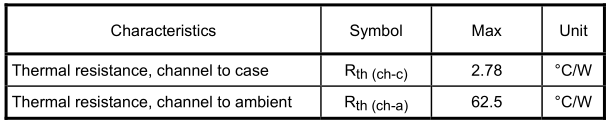

TK10A60D热特性:

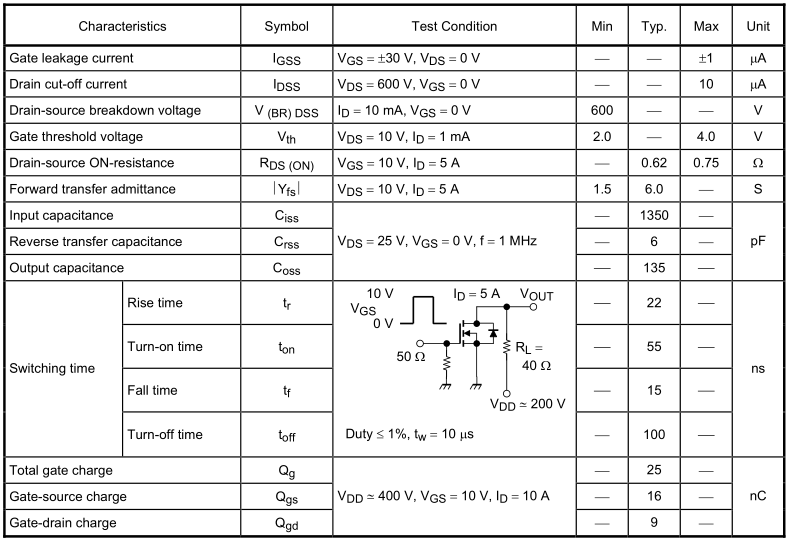

TK10A60D电气特性(Ta = = 25°C):

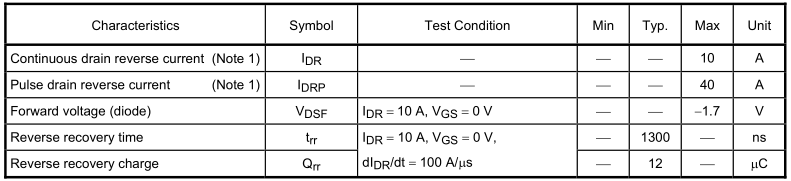

TK10A60D源漏评级和特性(Ta = = 25°C)
如果需要产品TK10A60D的详细手册或其他资料,请向我们申请。>>
