OB2571x 恒流恒压pwm芯片是一款高性能的初级侧调节控制器，具有 cc/cv 操作，适用于中等功率 AC/DC 充电器和适配器应用。

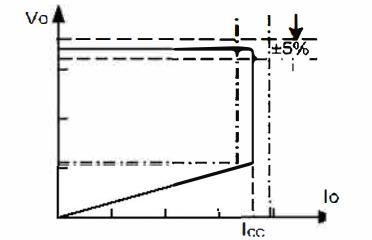

该器件集成了一个内部功率 MOSFET并在 QR 模式下运行，以提供高效率以及多种内置保护功能。 它消除了对次级反馈电路的需求，以降低总材料成本。 专有的恒压（Cv）和恒流（CC）控制集成如下图所示
在 CV 控制中，控制器根据负载情况改变操作模式。 满载时，控制器在通用线路电压下以准谐振 (QR) 模式运行。 初级侧稳压电源可提供高达高功率，而不受 DCM 或可听噪声的效率限制。
在 CC 控制中，OB2571x 对 Vcs 峰值电流和退磁脉冲进行采样以调节输出电流。 电流和输出功率设置可以通过 CS 引脚上的检测电阻 Rs 进行外部调整。
OB2571x 提供具有自动恢复功能的全面保护范围，包括逐周期电流限制、VDD OVP、OLP、SCP OTP 等。

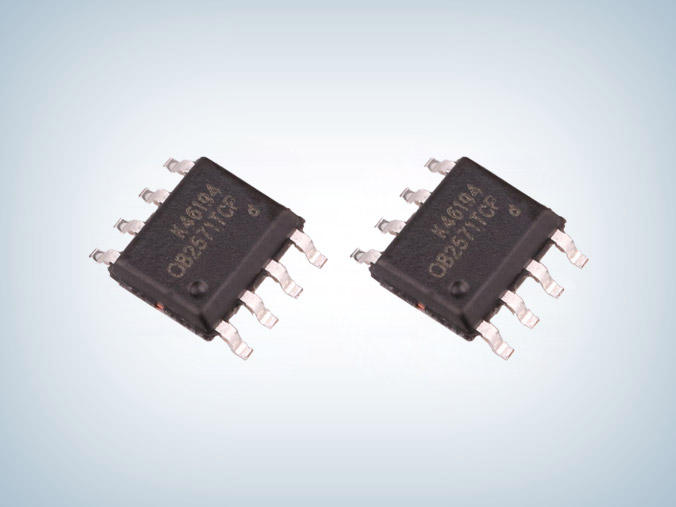

OB2571x 恒流恒压pwm芯片在高压空载条件下，消耗的输入功率低于 75mW。OB2571x 采用 SOP-8 封装
OB2571特性
■ 初级侧感应和调节在 QR 模式下运行，无需 TL431 和光耦合器
■ 通用交流输入高精度恒压恒流调节
■ 可编程CV和CC调节
■ 集成功率MOSFET
■ 良好的动态响应
■ 可编程断电保护和线路OVP保护(仅适用于2571Lx)
■ 内置控制回路补偿
■ 内置前沿消隐 (LEB)
■ 超低启动电流和低工作电流
■ 具有自动恢复功能的全面保护覆盖
—VDD过电压保护(VDD OVP)
—VDD欠压滞后闭锁（UVLO）
—逐周期限流
—反馈开环保护(OLP)
—输出短路保护(SCP)

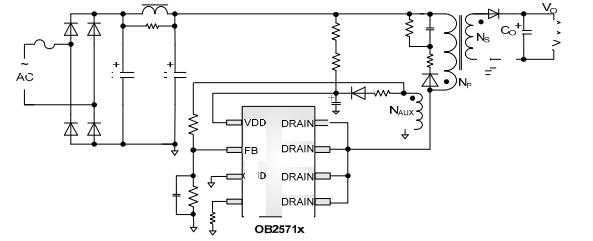

ob2571电源电路图
ob2571应用领域：中功率交流/直流开关电源
■ 手机充电器
■ 平板电脑
■ AC / DC适配器
■ 机顶盒电源
OB2571x 恒流恒压pwm芯片是一款高性能的集成多模式PWM 控制器，针对离线中等功率 AC/DC 应用进行了优化。 它在准谐振模式 (QR) 下运行，以通过初级侧感应和调节提供高效率，从而为节能电源提供具有成本效益的解决方案。更多OB2571x 产品相关资料，样品申请及供应交期价格可直接联系足彩竞彩单场
。>>
