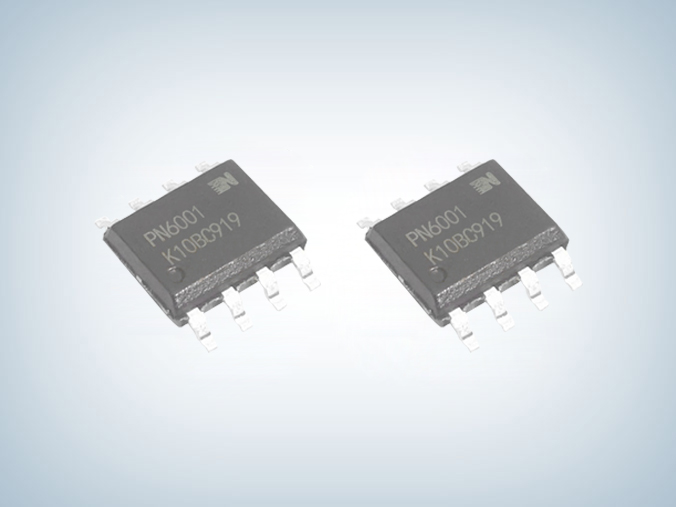

PN6001无电感5V输出降压芯片是一款离线式无电感稳压器芯片，提供5 V 输出电压。该芯片集成了过流保护、过温保护、输出过载保护及输出过压保护等功能，VDD 和 VOUT 耐压均为 20 V。PN6001 可以为客户提供极高性价比的离线式恒压电源方案，无需电感，续流二极管以及高压储能电容，是替代阻容降压方案的理想选择。
PN6001芯片特性
■ 全输入电压范围：80～265VAC
■ 内置700V智能MOS
■ 高精度输出电压：≦2 %
■ 系统外围精简，无电感
■ 固定输出5V
■ 传导性能优异，无需X电容
■ IO管脚（VDD，VOUT）耐压≥20V
■ 全面的异常智能保护：过流保护(OCP) 、过温保护(OTP)、输出过载保护(OLP)、输出过压保护。

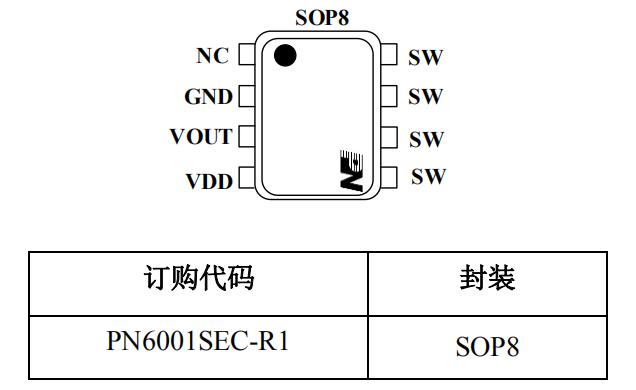

封装/引脚描述
| 引脚序号 | 引脚名称 | 引脚功能 |
| 1 | NC | 空脚。 |
| 2 | GND | 芯片地。 |
| 3 | VOUT | LDO 输出，输出 5 V。 |
| 4 | VDD | 芯片电源脚，为内部 LDO 供电。 |
| 5,6,7,8 | SW | 高压 MOSFET 漏极脚，为芯片的高压电源输入，接半波或桥式整流电路。 |
输出功率
| 输入电压 | 环境温度 TA=25°C | 环境温度 TA=75°C |
| 110VAC | 5 V/35mA | 5 V/25mA |
| 230VAC | 5 V/25mA | 5 V/20mA |

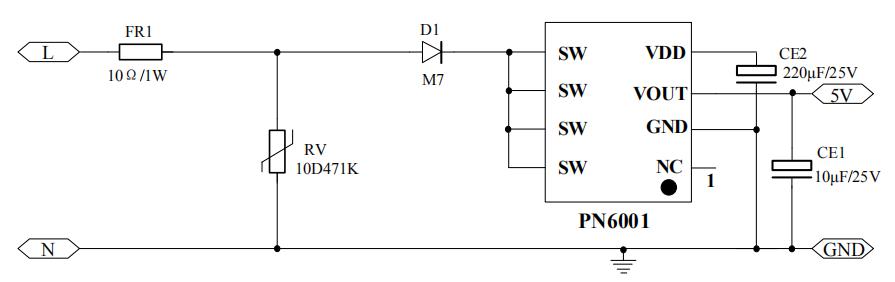

典型应用电路
应用领域
■ 小家电电源
■ 仪表显示供电电源
PN6001无电感5V输出降压芯片是高压离线式无电感高精度稳压芯片，固定5 V 输出电压，系统外围精简，无需电感，续流二极管以及高压储能电容，广泛应用于小家电电源、仪表显示供电电源等领域，更多PN6001无电感5V输出降压芯片产品手册、电气特性等资料请向足彩竞彩单场
