PN8046非隔离电源芯片概述
PN8046集成PFM控制器及650V高雪崩能力智能功率MOSFET，用于外围元器件极精简的小功率非隔离开关电源。PN8046 18V0.5A非隔离电源芯片内置650V高压启动模块，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8046的降频调制技术有助于改善EMI特性。
PN8046产品特征
■ 内置650V高雪崩能力智能功率MOSFET
■ 内置高压启动电路
■ 优化适用于18V输出非隔离应用
■ 半封闭式稳态输出功率9W @230VAC
■ 改善EMI的降频调制技术
■ 优异的负载调整率和工作效率
■ 全面的保护功能
— 过流保护（OCP）
— 过温保护（OTP）
— 欠压保护（UVLO）

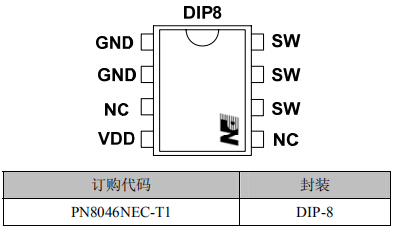

pn8046封装/订购信息
pn8046引脚功能
| 管脚标号 | 管脚名 | 管脚功能描述 |
| 1、2 | GND | 地 |
| 3 | NC | 空脚 |
| 4 | VDD | 芯片电源脚 |
| 5 | NC | 空脚（可接SW高压脚） |
| 6、7、8 | SW | 高压MOSFET漏极脚 |

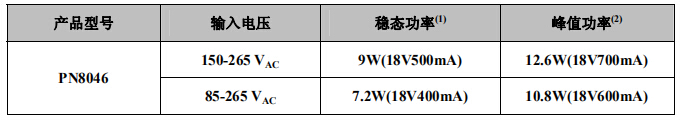

PN8046典型功率
备注：
1. 稳态功率在半封闭式 75°C 环境下测试(Buck/Buck-boost 应用)，持续时间大于 2 小时。
2. 峰值功率在半封闭式 75°C 环境下测试(Buck/Buck-boost 应用)，持续时间大于 1min。
PN8046典型应用图
PN8046非隔离电源芯片应用领域
■ 非隔离辅助电源
更多PN8046-18V0.5A非隔离电源芯片产品的详细手册及方案相关资料，可联系足彩竞彩单场
在线客服申请。>>
