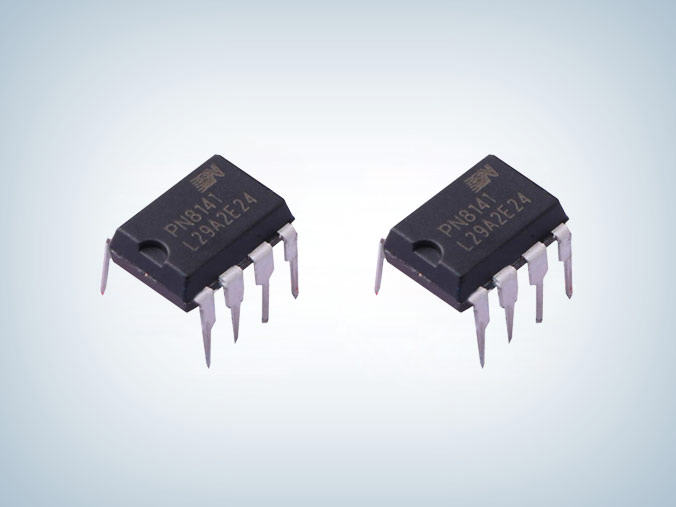

PN8141 pc电源辅助电源芯片
所属分类：138足彩吧
品牌：芯朋微
型号：PN8141NS-A2
封装：DIP7
功率：12W-18W
电流：功耗<25mW
型号：PN8141NS-A2
封装：DIP7
功率：12W-18W
电流：功耗<25mW
订购热线：0755-23087599
PN8141内部集成了脉宽调制控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
PN8141 pc电源辅助电源芯片提供了极为全面和性能优异的智能化保护功能，包括周期式过流保护（外部可调）、过载保护、过压保护、CS短路保护、软启动功能。通过Hi-mode、Eco-mode、Burst-mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。良好的EMI表现由频率调制技术和Soft Driver技术充分保证。
该芯片还内置智能高压启动模块。PN8141为需要超低待机功耗的高性价比反激式开关电源系统提供了一个先进的实现平台，非常适合智能电表、Eur2.0、能源之星的应用。
PN8141 pc电源辅助电源芯片特性
■ 内置650V高雪崩能力的功率MOSFET
■ Hi-mode（100kHz PWM）
■ Eco-mode（动态PFM）
■ Burst-mode （25kHz间歇工作模式）
■ 改善EMI的频率调制技术
■ 空载待机功耗<25mW @230VAC
■ 软启动技术
■ 输入电压检测功能
■ 内置高压启动电路
■ 内置线电压补偿和斜坡补偿
■ 优异全面的保护功能：过温保护（OTP）、过载保护（OLP）、外部电阻可调式周期过流保护（OCP）、过压保护（OVP）、 CS短路保护。

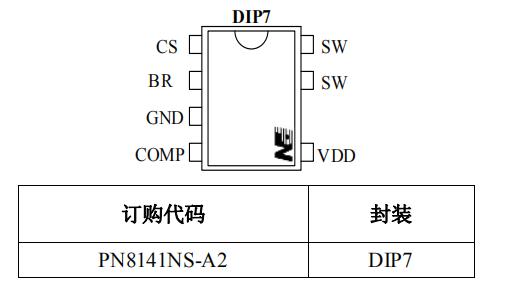

封装及典型功率

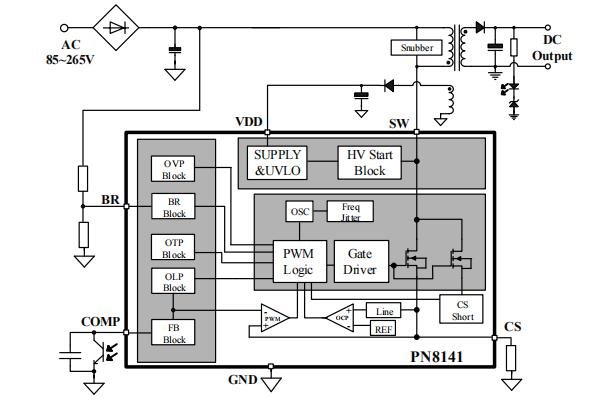

典型应用电路图
应用领域
■ 开关电源适配器
■ 白色家电、个人电脑、音响等辅助电源
■ 机顶盒电源
PN8141是超低待机功耗的交直流转换芯片，具有低待机功耗、高功率密度、高可靠性和保护功能健全等亮点，被广泛应用于开关电源适配器、白色家电、个人电脑、音响等辅助电源、机顶盒电源等领域，更多PN8141 pc电源辅助电源芯片产品手册及应用方案向足彩竞彩单场
