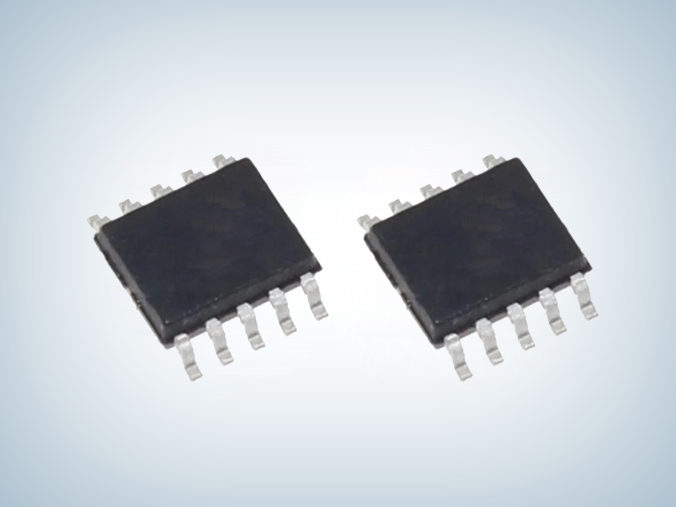

PN8166典型应用功率33-45W，采用SSOP10封装是45w快充acdc芯片，内部集成了电流模式控制器和高压启动模块，专用于高性能宽输出快速充电器。
PN8166 快充芯片通过检测输入电压、输出电压和负载变化自适应切换QR-PWM、QR-PFM、Burst-mode工作模式，多模式调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和 Soft-Driver 技术充分保证系统的良好 EMI 表现。
同时，PN8166快充芯片还提供了极为全面和性能优异的智能化保护功能，包括输入欠压保护、输入过压保护、输出欠压保护、输出过压保护、过温保护、次级整流管短路保护、逐周期过流保护、过载保护等功能。
PN8166 45w快充acdc芯片特性
■ 内置800V高压启动电路
■ 8~57V宽供电电压，适合宽输出电压应用
■ PWM、强制DCM、PFM和BM多模式提高效率
■ 空载待机功耗< 55 mW @230VAC
■ 优异全面的保护功能
■ 过温保护 (OTP)
■ 输入欠压及过压保护
■ 输出欠压及过压保护
■ 逐周期过流保护 (OCP)
■ 输出短路保护
■ DMG电阻短路保护
■ 次级整流管短路保护
■ 过负载保护（OLP）

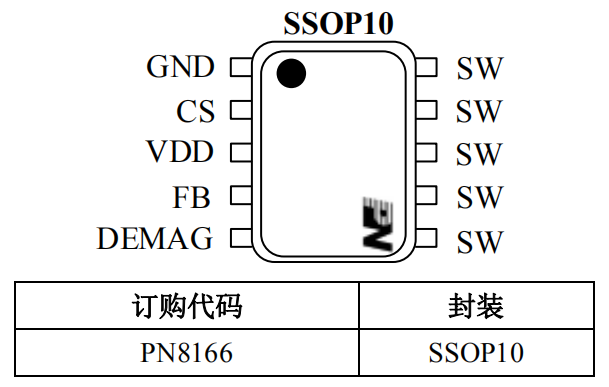

封装/订购信息

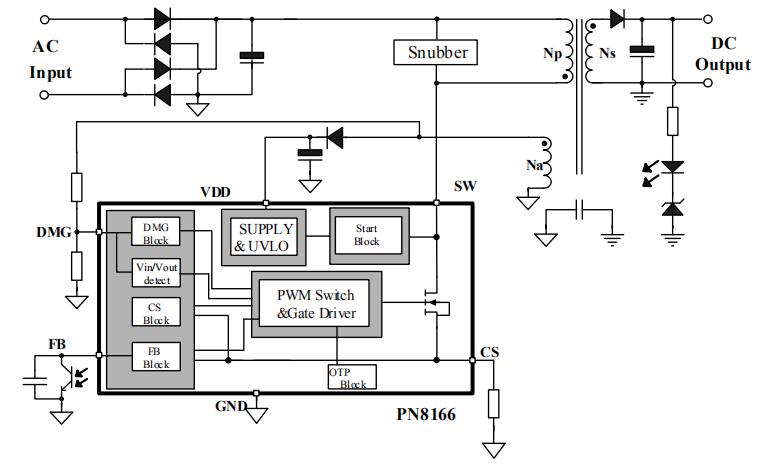

典型应用电路
应用领域
■ 手机充电器
■ 适配器
■ 内置电源
PN8166 45w快充acdc芯片采用QR控制技术内置SJ MOS及SSOP10功率封装，搭配PN8309HPD-A1，典型应用于33W PD快充应用方案或六级能效45W PD快充应用方案，方案温升低，显著减少体积，有利于充电器小型化设计，更多芯朋微pn8166芯片规格书及应用资料请向芯朋微代理足彩竞彩单场
申请。>>
