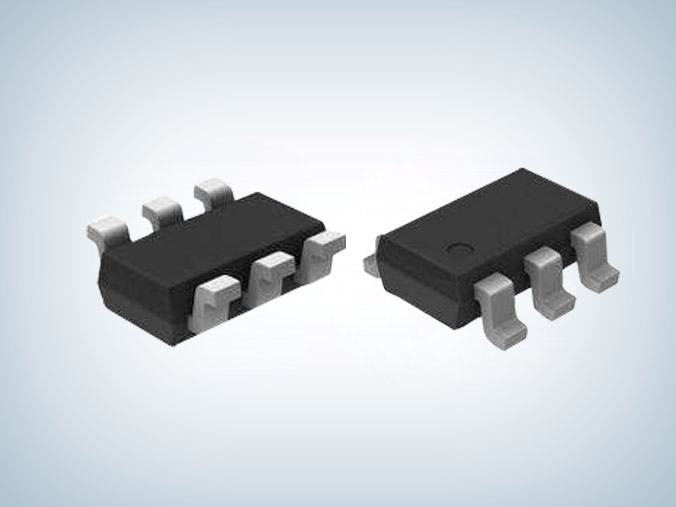

PN8218 100W低成本反激控制芯片可代换RT7755
所属分类：138足彩吧
品牌：Chipown/芯朋微
型号：PN8218TC-A1
封装：SOT23-6L
功率：100W
电流：
型号：PN8218TC-A1
封装：SOT23-6L
功率：100W
电流：
订购热线：0755-23087599
PN8218是一款高性能峰值电流模式反激控制芯片，采用SOT23-6L封装，具有低待机功耗、高转换效率、耐压高以及极具成本效益等特点，适用于USB PD手机充电器、AC-DC电源适配器、开放式开关电源等应用场合。
PN82 18通过CCM、QR-PWM、 QR-PFM、 轻载降频等多种模式混合调制技术，实现了低待机功耗和全电压范围下的最佳效率。供电电压7-63V特别适合于宽输出的USB PD手机快充应用，基于此应用场景，芯片还提供了自适应环路增益，自适应频率抖动，自适应过流点和多档的输出过压保护。此外，芯片还内置了软起动功能、线电压补偿功能以及斜坡补偿功能。
PN82 18提供了全面的保护功能，包括逐周期的过流保护，VDD过压保护、VDD欠压锁存、输入欠压保护、输出过压和欠压保护，输出过载保护，输出短路保护，输出二极管短路保护，以及片上和片外的过温保护。
PN8218芯片特性
■ 内置软启动以降低启动时应力水平
■ 频率抖动以提升EMI性能
■ 供电电压7-63V,适合宽输出电压应用低压CCM模式、高压QR模式，提高系统平均效率和轻载效率
■ 轻载至空载功率段，采取降频的工作模式优化轻载纹波和待机功耗
■ 在不同启机电阻电容配置下，故障重启时间均控制在1~3S，且可以实现次边发现故障重启原边的功能
■ 内部集成斜率补偿，以避免次谐波震荡，环路更稳定
■ 全面的保护功能：VDD欠压、过压保护、启机输出过压保护、正常工作输出过压保护、输出欠压保护、输入欠压保护、逐周期的过流保护、自适应输出过载保护、输出短路保护、输出二极管短路保护、芯片内部过温保护、环温过温保护。
封装/订购信息

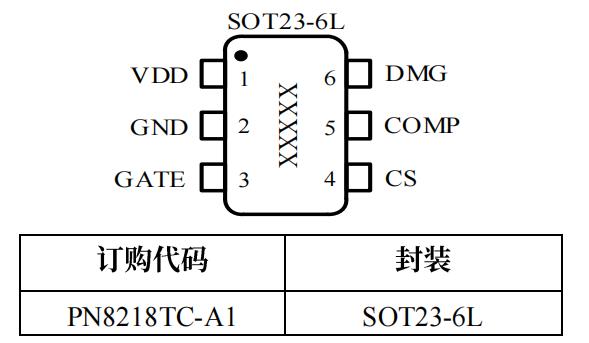

| 管脚名 | 管脚标号 | 管脚功能描述 |
| VDD | 1 | 芯片供电管脚 |
| GND | 2 | 芯片地 |
| GATE | 3 | 芯片驱动输出管脚，用于驱动外部功率管 |
| CS | 4 | 逐周期电流检测管脚，并且复用于芯片外置过温保护检测 |
| COMP | 5 | 反馈输入管脚，实现输出电压闭环调节 |
| DMG | 6 | 退磁检测管脚，用于实现谷底检测、输入电压检测以及输出电压检测 |

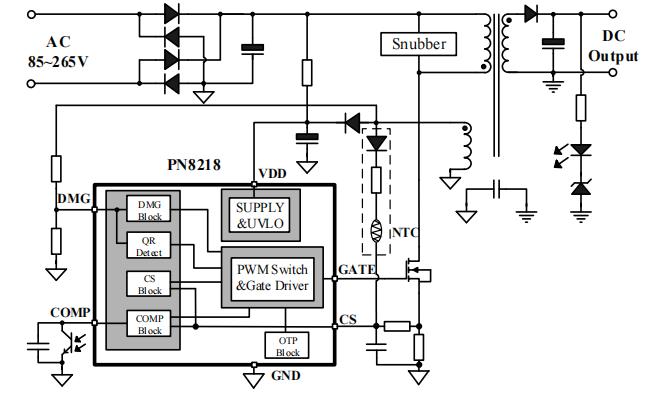

典型应用示意图
应用领域
■ USB PD充电器
■ 电源适配器
■ 开放式电源
PN8218TC-A1低成本反激控制芯片在隔离反激拓扑典型应用中，输入电压范围85~264Vac，输出电压5~11V，输出最大功率44W。广泛应用于USB PD充电器、电源适配器、开放式电源等领域，引脚和功能与立锜RT7755基本一致，可兼容代换RT7755，更多PN8200 X电容放电芯片产品手册及应用资料请向芯朋微代理商足彩竞彩单场
申请。>>
