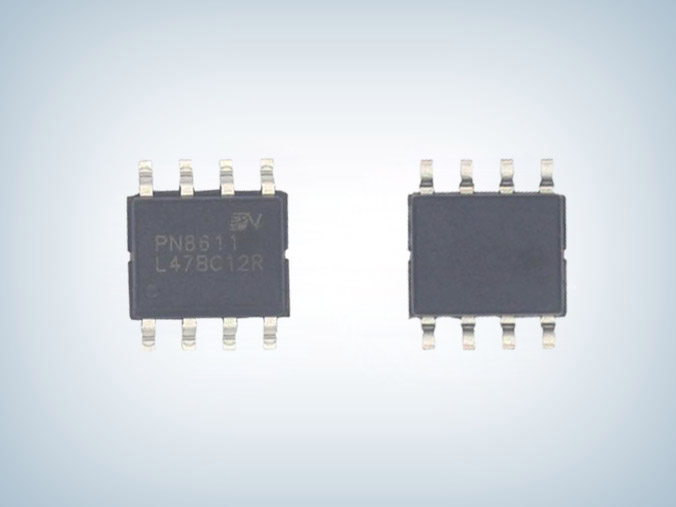

PN8611内置mos原边反馈芯片集成超低待机功耗原边控制器、FB下偏电阻和电容、VDD供电二极管、CS电阻及650V高雪崩能力智能功率MOSFET，用于高性能、外围元器件超精简的充电器、适配器和内置电源。
PN8611为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（230VAC）小于50mW。在恒压模式，采用多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，内置输出线补偿功能使系统获得较好的负载调整率。
PN8611内置mos原边反馈芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护和输出短路保护等。
PN8611内置mos原边反馈芯片产品特征
■ 内置650V高雪崩能力智能功率MOSFET
■ 内置高压启动电路，小于50mW空载损耗（230VAC）
■ 采用多模式技术提高效率，满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 无需电流采样电阻、FB反馈下电阻、VDD供电二极管
■ 无需额外补偿电容
■ 无音频噪声
■ 智能保护功能
过温保护 (OTP)
VDD欠压&过压保护 (UVLO&OVP)
逐周期过流保护 (OCP)
开环保护 (OLP)

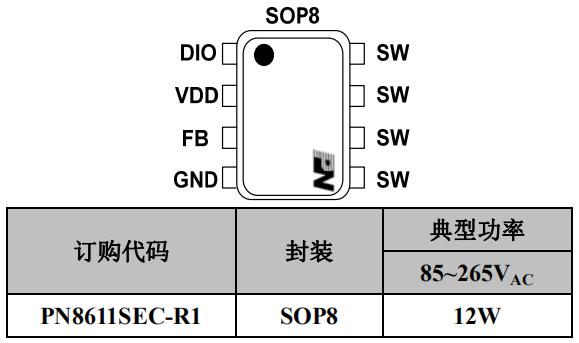

封装/订购信息
PN8611管脚定义
| 管脚名 | 管脚标号 | 管脚功能描述 |
| DIO | 1 | 辅助绕组给VDD电容充电引脚 |
| VDD | 2 | 工作电压输入引脚 |
| FB | 3 | 反馈引脚，辅助绕组电压通过电阻反馈稳定输出 |
| GND | 4 | 地电位 |
| SW | 5,6,7,8 | 智能功率MOSFET Drain端引脚，跟变压器初级相连 |

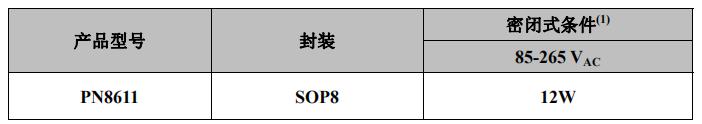

PN8611内置mos原边反馈芯片典型功率

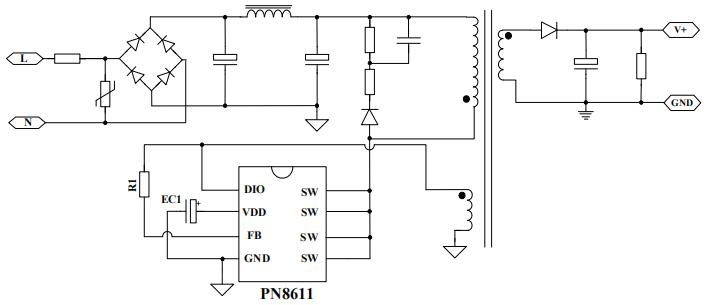

PN8611典型应用电路
外围参数选择参考
为了获得更佳的 PN8611 系统性能，请务必遵守以下规则：
1. VDD 电容 EC1 应放置在距离 VDD 引脚和 GND 引脚最近的地方。
2. 辅助绕组经 R1 到 FB 脚的走线尽量短，使 FB 采样回路最小。

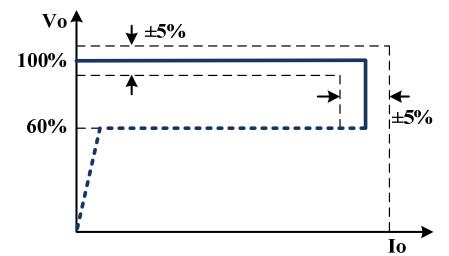

PN8611输出特性
PN8611内置mos原边反馈芯片应用领域
■ 开关电源适配器
■ 电池充电器
■ 机顶盒电源
更多PN8611内置mos原边反馈芯片，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料，请向足彩竞彩单场
申请。>>
