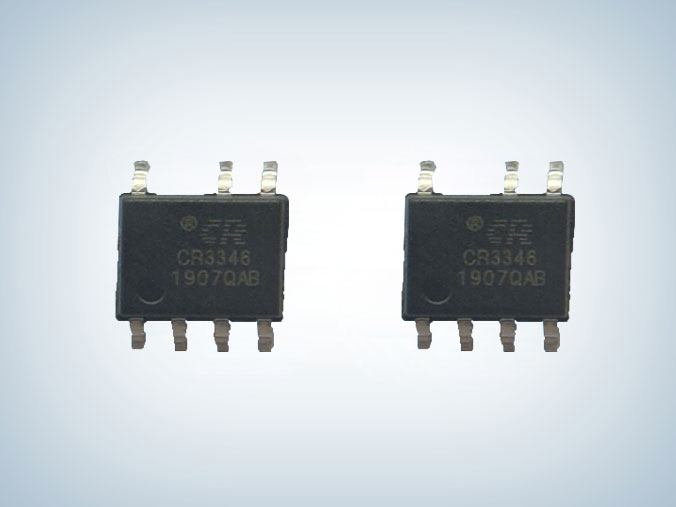

CR3346 恒流恒压控制芯片
所属分类：CR/启臣微
品牌：启辰微
型号：CR3346
封装：SOP-7L
功率：12W-15W
电流：5V 2A、12V 1A
型号：CR3346
封装：SOP-7L
功率：12W-15W
电流：5V 2A、12V 1A
订购热线：0755-23087599
CR3346是一款应用于小功率AC/DC充电器和电源适配器的高性能离线式脉宽调制控制开关。该芯片工作在QR工作模式，采用原边检测和调整的拓扑结构，因此在应用时无需TL431和光耦。芯片内置恒流/恒压两种控制方式，其典型的控制曲线如图所示。
在恒流控制时，最大输出电流和输出功率可以通过CS引脚的限流电阻Rs设定。在恒压控制时，内置恒压采样电路以及高精度的误差比较器基准电压保证了芯片的高性能和高精度。此外，内置线损补偿电路保证了从空载到满载条件下输出电压精度。芯片还具有极低的静态工作电流(典型值为800μA)，在空载状态下，CR3346工作在PEM模式，最小工作频率可以达到250Hz，所以芯片的待机功耗很低(可以满足待机功耗低于75mW)。
CR3346针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流限制、VDD过压保护、输出过压保护、FB开路保护、CS开路保护、输出短路保护、过载保护、过温保护、电源箝位和欠压锁定功能。
CR3346特征
■ 低启动电流
■ 待机小于75mW
■ 内置650V功率开关管
■ 恒压、恒流精度可达±5
■ QR工作模式
■ 原边检测拓扑结构，无需TL431和光稠
■ 全电压范围内高精度恒压和恒流输出
■ 可编程CCCV模式控制
■ 内置输出线电压补偿功能
■ 内置初级电感量偏差补偿功能
■ 内置前沿消隐电路(LEB)
■ 内置高低压过功率补偿
■ 内置次级电压采样控制器
■ VDD端过压保护
■ 输出端过压保护
■ 内置FB开路保护功能
■ 内置CS开路保护功能
■ 内置输出短路保护功能
■ 欠压锁定保护功能
■ 逐周期电流限制
■ 过载保护
■ 过温保护
■ SOP-7L封装

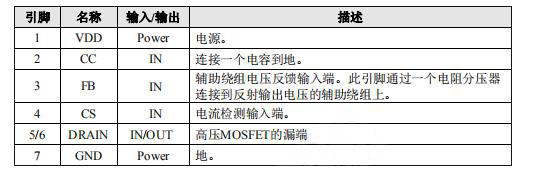

管脚排列图及引脚说明
典型应用功率

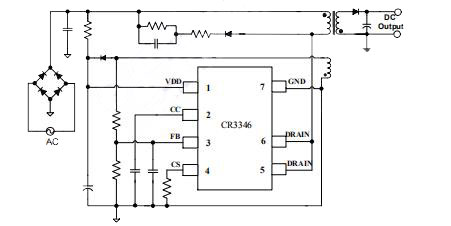

CR3346应用电路图
应用领域
■ 小功率电源适配器
■ 电脑和电视机的辅助电源
■ LED照明
■ 替代线性调节器或RCC
CR3346高精度恒流恒压、原边QR工作模式控制开关和PN8370SSC-R1M 脚位差不多，CR3346的2脚要接一颗电容，PN8370的2脚是悬空的 ，都是应用在5V 2A、12V 1A中，更多CR3346恒流恒压控制芯片产品详细手册或电路原理图及BOM，请向足彩竞彩单场
申请。>>
