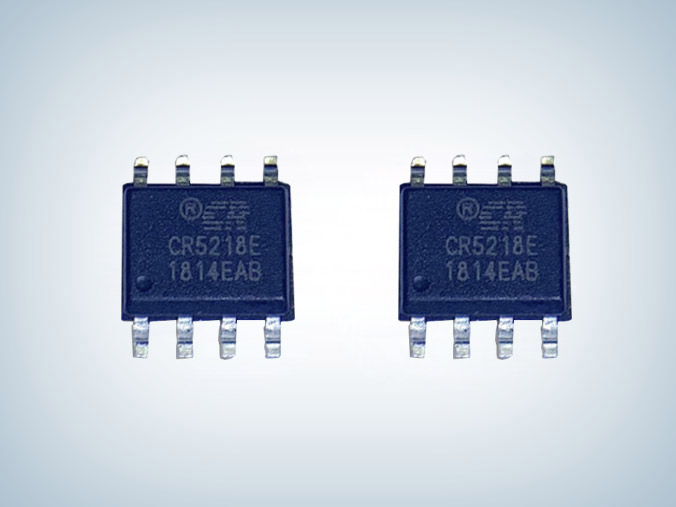

CR5218 5-12W充电器双绕组芯片

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR5218
封装:SOP-8
功率:5-12W
电流:
订购热线:0755-23087599
  CR5218 是一款高性能原边检测控制的 PWM 开关,具有快速启动功能,启动时间更短。CR5218 内部采用了多模式控制的效率均衡技术,用于减少芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。可以工作在双绕组和三绕组应用系统下,自供电功能保证芯片能够在任何条件下正常工作,极简的外围应用仍然能够保证电源系统的稳定可靠工作。

  CR5218充电器双绕组芯片集成了多种功能和保护特性,包括欠压锁定(UVLO),软启,过温保护(OTP),逐周期电流限制(OCP),FB 引脚开路和悬空保护,输出短路保护,前沿 消隐等,使得芯片具有更高的可靠性。

  CR5218双绕组芯片主要特点
  ■ 内置快速启动,省启动电阻
  ■ 内置自供电功能,省供电二极管
  ■ 原边检测拓扑结构,无需光耦和431
  ■ 全电压范围内高精度恒压和恒流输出
  ■ 可编程CC/CV模式控制
  ■ 采用多模式控制的效率均衡技术
  ■ 内置输出线电压补偿功能
  ■ 内置初级电感量偏差补偿功能
  ■ 内置全电压功率自适应补偿功能
  ■ 内置过温度保护功能
  ■ 内置FB开路和短路保护功能
  ■ 内置前沿消隐
  ■ 逐周期过流保护
  ■ 高功率密度封装,四引脚散热
  ■ SOP-8L绿色封装

  典型应用功率
产品型号 适用功率*(90V~264V) VCBO 封装
CR5218SC ≤ 5 W 850V SOP-8L
CR5218SF ≤ 10W 700V SOP-8L
CR5218SG ≤ 12 W 700V SOP-8L

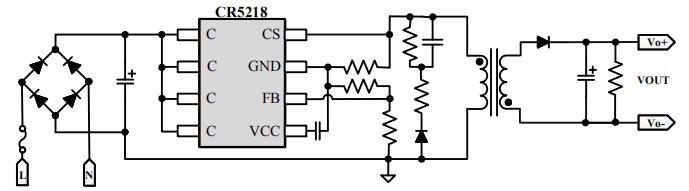

  双绕组应用电路图

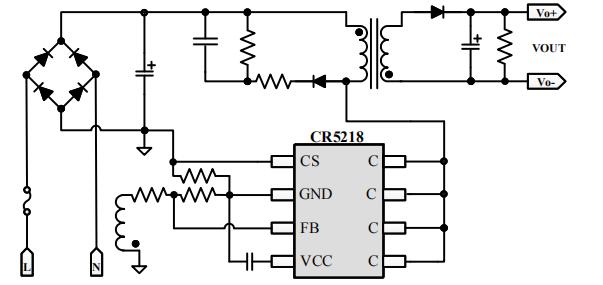

  三绕组应用电路图

  应用领域
  ■ 小功率电源适配器
  ■ 蜂窝电话充电器
  ■ 圣诞灯、LED驱动器
  ■ 替代线性调整器和RCC

  CR5218是自供电双绕组CC/CV原边PWM开关,采用自供电原边控制方式,不需要TL431和光耦,也不需要供电二极管,R5218SC适用功率5W,CR5218SF适用功率10W,CR5218RSG适用功率12W,更多CR5218充电器双绕组芯片产品手册,应用资料请向足彩竞彩单场 申请。>>
