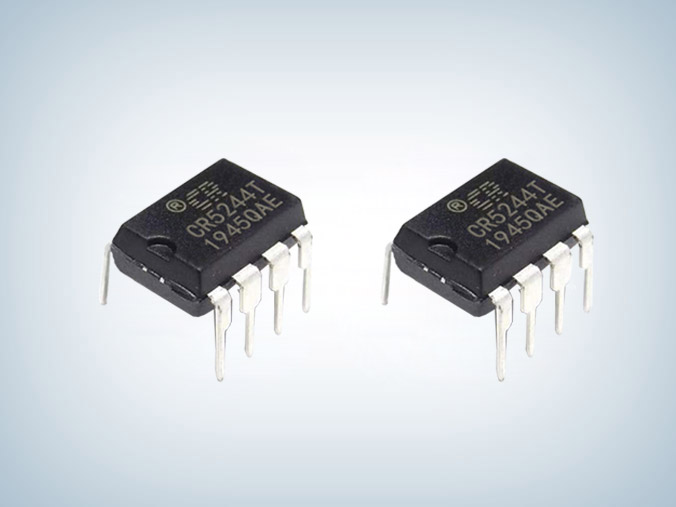

CR5244 15W电流型pwm控制ic

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR5244
封装:DIP-8L
功率:12-15W
电流:
订购热线:0755-23087599
  CR5244是一款高性能的电流控制型 PWM 开关,全电压范围内待机功耗小于 75mW,满足能效六标准。为了减少待机功耗和提升效率,CR5244电流型pwm控制ic集成了多种工作模式。随着负载的变化,CR5244 可以工作在三种不同的模式,并且每种模式都做了优化。当负载很重时,系统工作在传统的 PWM(脉冲宽度调制)模式。当负载变轻时,系统进入 PFM(脉冲频率调制)模式。在 PFM 模式下,随着负载的逐渐变轻,开关频率也逐渐的减小。

  CR5244 中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低,开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时,系统进入 PSM(跳频调制)模式。在 PSM 模式下,一些开关周期被跳过,这些周期内开关管完全关断,因此这种模式可进一步降低待机功耗。在上述的三种工作模式下,都集成了频率抖动功能,来提升系统的 EMI特性。
  CR5244电流型pwm控制ic还集成了最大输出功率动态补偿模块,从而保证系统在全电压交流输入范围(90V~264V)内最大输出功率点恒定。
  CR5244 集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),过载保护(OLP),SENSE 引脚悬空保护,GATE 端箝位,前沿消隐等。

  CR5244电流型pwm控制ic主要特点
  ■ 全电压范围待机低于75mW
  ■ 满足能效六级标准
  ■ PSM模式降低待机功耗
  ■ 内置软启动
  ■ 良好的EMI特性
  ■ 零噪声工作
  ■ 典型65kHz开关频率
  ■ 电流模式控制
  ■ 内置斜坡补偿
  ■ 内置前沿消隐
  ■ 启动电流和工作电流低
  ■ VDD端过压保护
  ■ 过载保护
  ■ 逐周期过流保护
  ■ 过温保护
  ■ 输出整流二极管短路保护
  ■ DIP-8L绿色封装

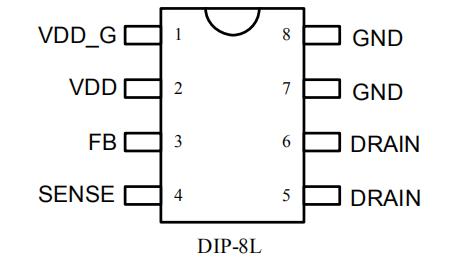

  引脚功能描述

引脚序号 符号 描述
1 VDDG 内部 GATE 驱动电源。
2 VDD IC 供电引脚。该引脚为芯片的正常工作提供电压
3 FB 电压反馈引脚。通过外接光耦到该引脚来进行环路调节。PWM的占空比由该引脚的电压和第四引脚的电流检测电压共同决定。
4 SENSE SENSE 电阻引脚。
5/6 DRAIN HV MOSFET 漏端引脚。
7/8 GND 地线引脚。

  典型功率

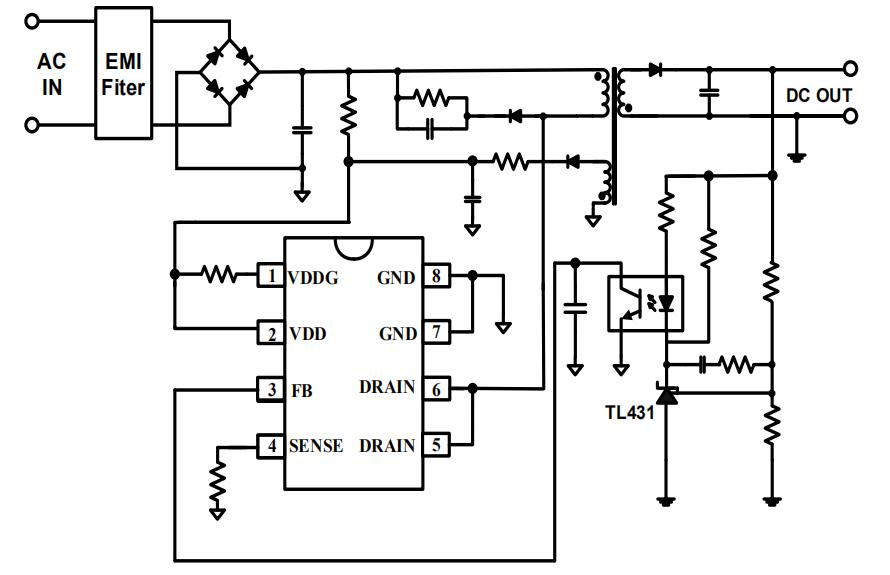

  典型应用电路图

  CR5244应用领域
  ■ 电源适配器
  ■ 开放式电源
  ■ 数码相机和摄像机电源
  ■ 电脑和服务器辅助电源
  ■ 机顶盒电源
  ■ 掌上电脑电源

  CR5244 15W电流型pwm控制ic是高性能电流模式 PWM 开关,全电压范围待机低于75mW,广泛应用于小功率充电器、适配器等领域,典型应用功率12-15W,在实际应用中CR5244可替代OB2358、OB2358P等芯片,更多相关产品手册及应用资料请向足彩竞彩单场 申请。>>
