CR5249是一款高性能的电流控制型 PWM 开关，全电压范围内待机功耗小于 75mW，满足能效六标准。为了减少待机功耗和提升效率，CR5249 集成了多种工作模式。随着负载的变化，CR5249高性能副边芯片可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的 PWM（脉冲宽度调制）模式。当负载变轻时，系统进入 PFM（脉冲频率调制）模式。在 PFM 模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR5249 中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入 PSM（跳频调制）模式。在 PSM 模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的 EMI特性。
芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围（90V~264V）内最大输出功率点恒定。
CR5249高性能副边芯片集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），过载保护（OLP），SENSE 引脚悬空保护，GATE 端箝位，前沿消隐等。
CR5249 高性能副边芯片主要特点
■ 全电压范围待机低于75mW
■ 满足能效六级标准
■ PSM模式降低待机功耗
■ 内置软启动
■ 良好的EMI特性
■ 零噪声工作
■ 典型65kHz开关频率
■ 电流模式控制
■ 内置斜坡补偿
■ 内置前沿消隐
■ 启动电流和工作电流低
■ VDD端过压保护
■ 过载保护
■ 逐周期过流保护
■ 过温保护
■ 输出整流二极管短路保护
■ DIP-8L绿色封装

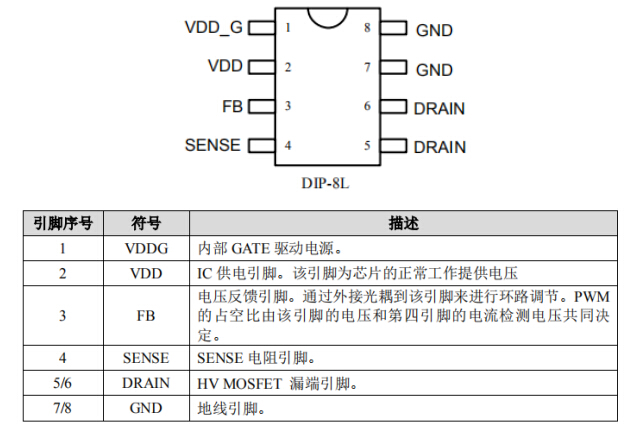

引脚功能及描述

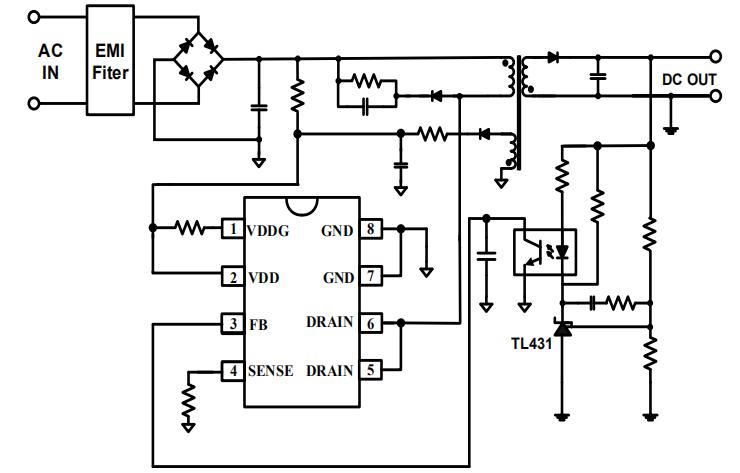

CR5249典型电路
应用领域
■ 电源适配器
■ 开放式电源
■ 数码相机和摄像机电源
■ 电脑和服务器辅助电源
■ 机顶盒电源
■ 掌上电脑电源
CR5249高性能副边芯片是电流模式 PWM 开关，待机功耗小于 75mW 并且效率满足能效六要求，同时内置多种保护功能和优异的性能，85-265VAC典型应用功率18W，230VAC ±15%典型应用功率24W，在中小规模电源变换器中极具竞争力，更多CR5249高性能副边芯片产品手机及应用资料请向足彩竞彩单场
