CR6889B 是一款高集成度、低待机功耗的电流模式 PWM 控制器。CR6889B pwm控制器芯片轻载时会降低频率，最低频率 22kHz 可避免音频噪声。CR6889B 提供了完整的保护功能，如 cycle-by-cycle 电流限制、OCP、OTP、VDD_OVP、UVLO 等，还可以通过 OVP 脚分别精确设置输出电压过压保护。软启动功能可以减少系统启动时 MOSFET 的应力，前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计，降低开关噪声，简化了 EMI 设计。CR6889B 提供SOT23-6L 的封装。
CR6889B特性
■ 较低的启动电流 (大约3μA)
■ 软启动减少开机时MOSFET的漏源电压应力
■ 内建同步斜坡补偿，消除次谐波震荡
■ 内建频率抖动功能，降低EMI
■ 内置65kHz开关频率
■ 轻载降低工作频率
■ VDD过压保护和输出过压保护功能
■ 内置前沿消隐电路
■ 内置输出二极管短路保护
■ 过载保护

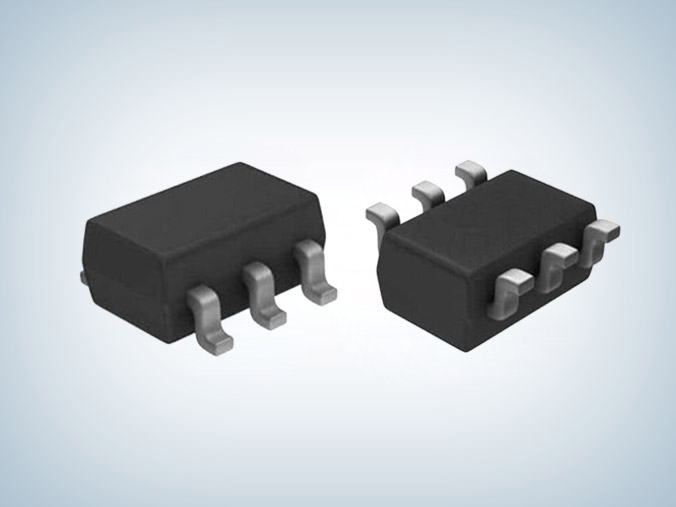

■ SOT23-6L封装

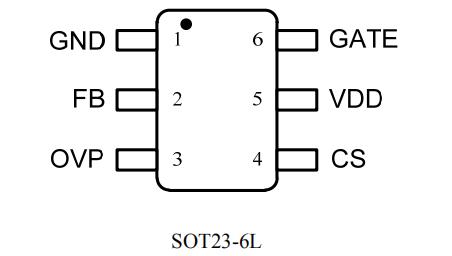

管脚排列描述
| 引脚序号 | 符号 | 描述 |
| 1 | GND | 地脚 |
| 2 | FB | 电压反馈脚，和CS 共同决定输出占空比，同时此脚控制系统工作频率。 |
| 3 | OVP | 通过辅助绕组分压设置输出过压保护电压值，该教悬空则无输出过压保护功能。 |
| 4 | CS | 电流检测脚，连接电阻在MOSFET 的源和地之间检测电感电流。 |
| 5 | VDD | 电源脚。 |
| 6 | GATE | 驱动脚，外接功率MOSFET 的栅极。 |

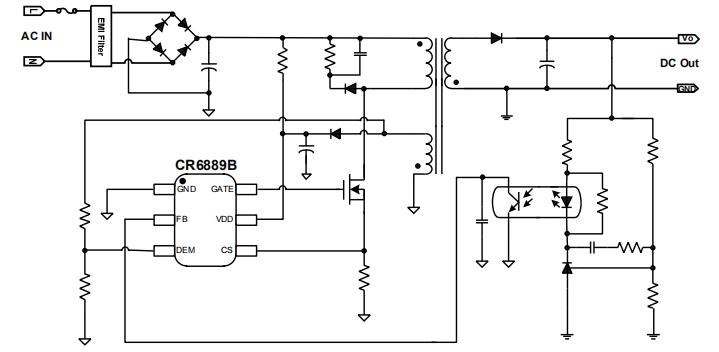

典型应用电路图
应用领域
■ AC/DC适配器
■ 电视及监视器电源
■ 打印机
■ 存储设备电源
CR6889B是一款65W以内的副边高能效低功耗绿色节能pwm控制器芯片，VCC耐压30V，待机功耗小于75mW，可替换OB25281、SD4873A、 AP8267、SF5533、KP201、OB2273等产品，更多CR6889B pwm控制器芯片产品手册、电学参数、工作原理、样品申请及技术支持请咨询足彩竞彩单场
。>>
