CR6890A 是一款高集成度、低待机功耗的 CCM+PFM+QR 混合电流模式 PWM控制器。CR6890A 反激电源控制IC轻载时会降低频率，最低频率 22kHz 可避免音频噪声。
CR6890A提供了完整的保护功能，如 cycle-by-cycle电流限制、OCP、OTP、VDD_OVP、UVLO等，还可以通过 PRT 脚分别精确设置外置过温保护和输出电压过压保护。软启动功能可以减少系统启动时 MOSFET 的应力，前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计，降低开关噪声，简化了 EMI 设计。

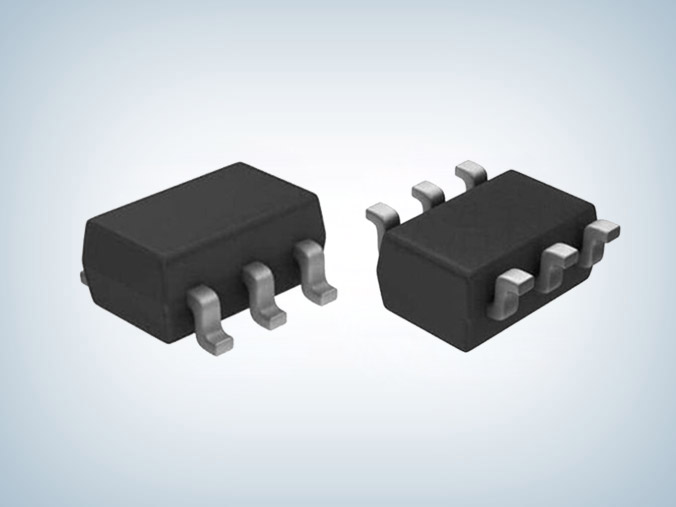

CR6890A 提供SOT23-6L 的封装。
CR6890A 反激电源控制IC特点
■ 较低的启动电流 (大约3μA)
■ 内置软启动减少MOSFET应力
■ CCM+PFM+QR控制模式
■ 内建同步斜坡补偿，消除次谐波震荡
■ 内建频率抖动功能，降低EMI
■ 内置65kHz开关频率
■ 轻载降低工作频率
■ 可编程外置过温保护
■ VDD过压保护和输出过压保护功能
■ 内置前沿消隐电路
■ 内置输出二极管短路保护
■ 内置过温保护
■ 过载保护
■ SOT23-6L封装

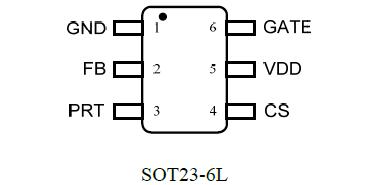

管脚排列及描述
| 引脚序号 | 符号 | 描述 |
| 1 | GND | 地脚 |
| 2 | FB | 电压反馈脚，和CS 共同决定输出占空比，同时此脚控制系统工作频率。 |
| 3 | PRT | 退磁检测、外置过温保护和输出电压过压保护检测脚。极简单应用时，该引脚可以悬空。 |
| 4 | CS | 电流检测脚，连接电阻在MOSFET 的源和地之间检测电感电流。 |
| 5 | VDD | 电源脚。 |
| 6 | GATE | 驱动脚，外接功率MOSFET 的栅极。 |

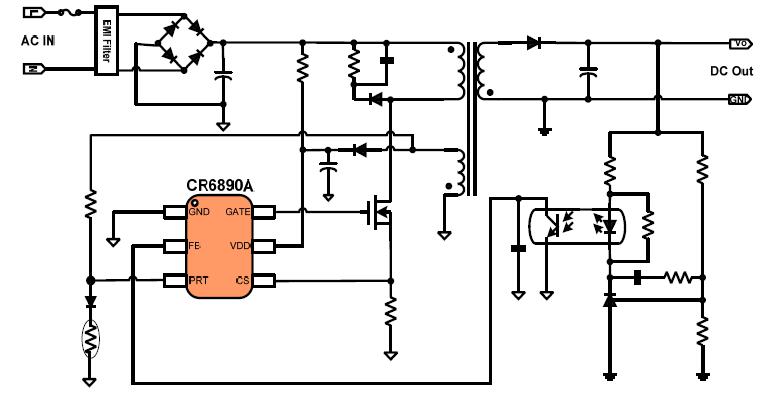

典型应用电路图
应用领域
■ AC/DC适配器
■ 电视及监视器电源
■ 充电器
■ 存储设备电源
CR6890A 反激电源控制IC 最低频率22kHz 可避免音频噪声，采用CCM+PFM+QR 混合控制模式以减小系统损耗，达到绿色节能的目的。IC 集成了丰富的保护功能，简化了电路系统应用设计，更多CR6890A_12V3A/19V3.42A产品手册、电路原理图及 BOM、变压器资料、EMI性能测试等相关资料请向足彩竞彩单场
申请。>>
