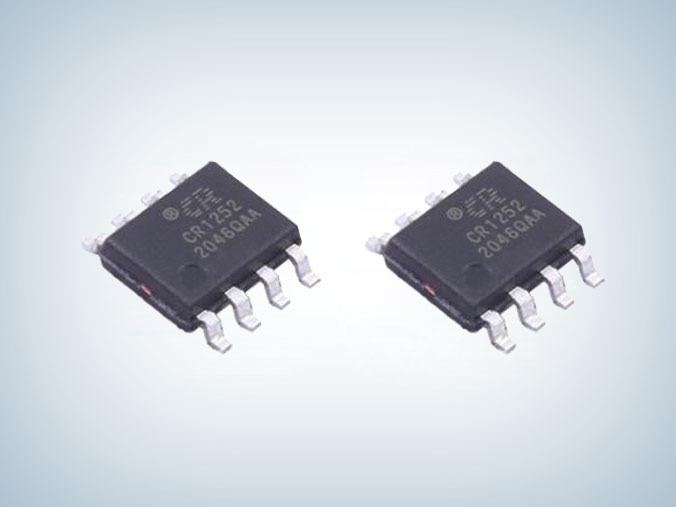

CR1252A 100-300W正激控制器芯片

所属分类:CR/启臣微
品牌:CR启臣微
型号:CR1252A
封装:SOP-8L
功率:100-300W
电流:
订购热线:0755-23087599
  CR1252A正激控制器芯片采用 SOP-8L封装,是一款高性能电流模控制芯片,其工作在正激工作模式,外置内部工作频率可调引脚,通过选择电阻调整芯片工作频率,芯片内置独特的过载保护机制,内置线电压低压保护功能,使系统工作更安全,可用于 PC 电源,游戏机电源等领域。

  CR1252A正激控制器芯片特征
  ■ 峰值电流限制
  ■ 内部工作频率可调,最高可达500kHz
  ■ 内置频率抖动优化EMI
  ■ 内置软启动
  ■ 内置输入欠压自动恢复
  ■ 内置LEB前沿消隐功能
  ■ 内置斜波补偿
  ■ SOP-8L封装

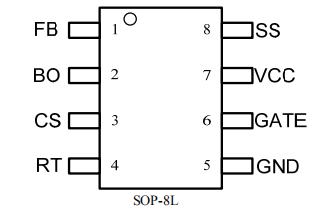

  cr1252a引脚功能及封装

引脚 名称 输入/输出 描述
1 FB IN/OUT 通过光耦检测输出状态。
2 BO IN/OUT 检测输入线电压状态引脚。
3 CS IN/OUT 峰值电流检测引脚。
4 RT IN/OUT 通过外接电阻调整系统工作频率。
5 GND IN/OUT 地。
6 GATE UT 芯片驱动输出引脚,连接MOS的GATE端。
7 VCC IN/OUT 电源。
8 SS IN/OUT 通过外接电容到地实现软启动功能。

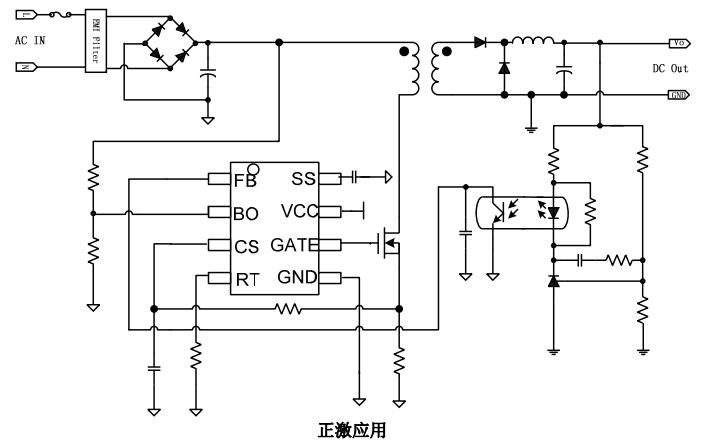

  CR1252A应用电路图


  应用领域
  ■ PC电源
  ■ 游戏机适配器
  ■ 正激转换器

  CR1252A应用于正激工作的电流模控制IC,典型功率100W-300W,管脚封装及功能和ON/安森美NCP1252A基本一致,CR1252A是可以兼容代换ncp1252a的,更多CR1252A正激控制器芯片电气特性、产品手册等资料请向足彩竞彩单场 申请。>>
