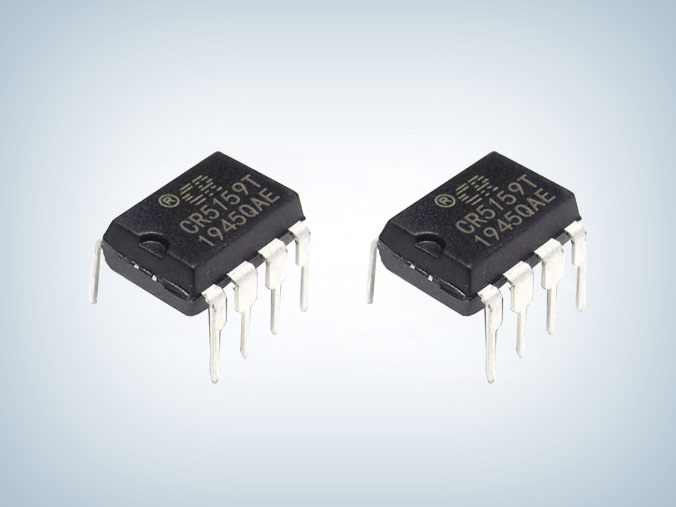

CR5159TN 采用DIP-8L 的封装，是一款高集成度、低待机功耗的 CCM+PFM 混合电流模式 PWM 控 制开关。轻载时会降低频率，最 低 频 率 22kHz 可 避 免 音 频 噪 声。
CR5159TN电流型pwm控制器芯片提供了完整的保护功能，如OCP、OTP、VDD_OVP、UVLO 等。软启动功能可以减少系统启动时 MOSFET 的应力，前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计，降低开关噪声，简化了 EMI 设计。
CR5159TN电流型pwm控制器芯片特点
■ 较低的启动电流 (大约3μA)
■ 全电压范围待机低于75mW
■ 满足六级能效标准
■ 内置软启动减少MOSFET应力
■ 内建同步斜坡补偿，消除次谐波振荡
■ 内建频率抖动功能，降低EMI
■ 内置65kHz开关频率
■ 轻载降低工作频率
■ VDD宽工作范围
■ VDD过压保护功能
■ 内置前沿消隐电路
■ 逐周期过流保护
■ 内置过温保护
■ 过载保护
■ DIP-8L绿色封装

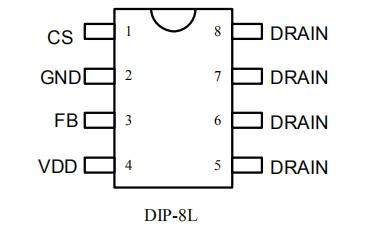

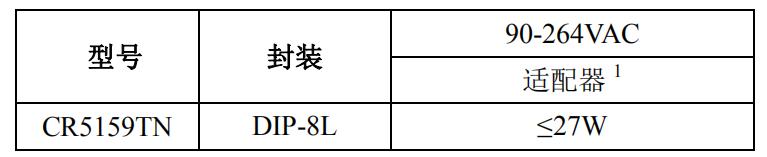

管脚及典型功率

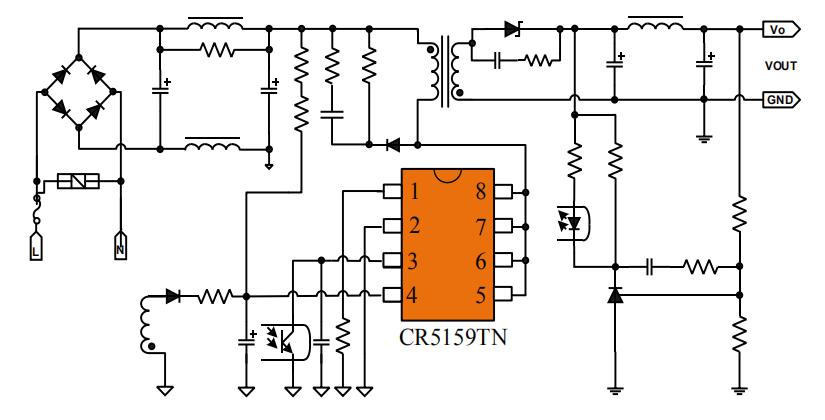

典型电路图
应用领域
■ 电源适配器
■ 充电器
■ 存储设备电源
CR5159TN 电流型pwm控制器芯片是一款高性能CCM+PFM绿色节能PWM控制开关，搭配CR85V25RS典型应用于9V3A电源适配器，更多CR5159TN+CR85V25RS 9V3A适配器方案产品手册及应用手册请向启辰微代理商足彩竞彩单场
申请。>>
