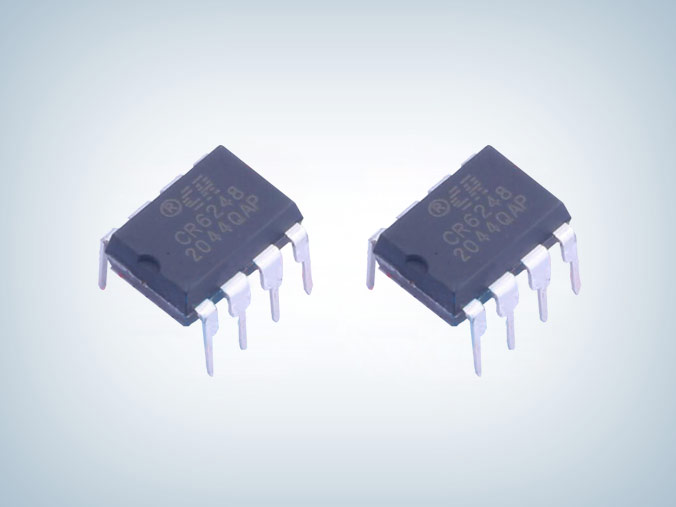

CR6248 12w原边芯片

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR6248
封装:DIP-8L
功率:12W
电流:12V1A/5V2.4A
订购热线:0755-23087599
  CR6248是一款高精度CC/CV原边检测PWM开关,待机功耗小于 75mW。集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),CS 引脚悬空保护,输出短路保护,内置前沿消隐电路,使得CR6248 12w原边芯片具有更高的可靠性。
  CR6248 12w原边芯片内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。

  cr6248电源ic特点
  ■ 高精度 CC/CV 控制,无需光耦和 TL431
  ■ 内置 650V 功率开关 MOSFET
  ■ 低的启动电流:5uA(Typ)
  ■ 低的工作电流:1mA(Typ)
  ■ 内置软启动功能
  ■ 内置前沿消隐电路(LEB)
  ■ 内置优化 EMI 特性电路
  ■ 内置全电压功率自适应补偿功能
  ■ 内置初级电感量偏差补偿功能
  ■ 内置输出线压降补偿
  ■ 内置多重保护功能
  ■ DIP-8L绿色封装

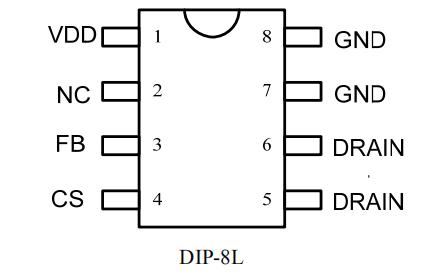

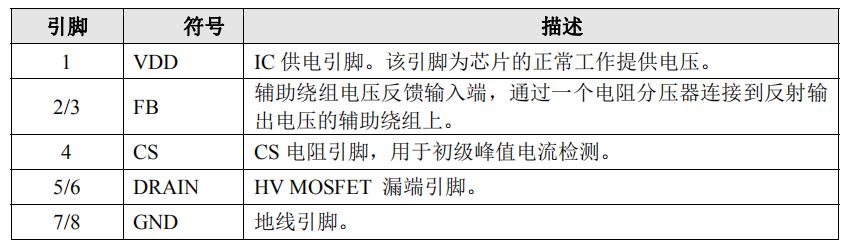

  cr6248引脚分布及描述

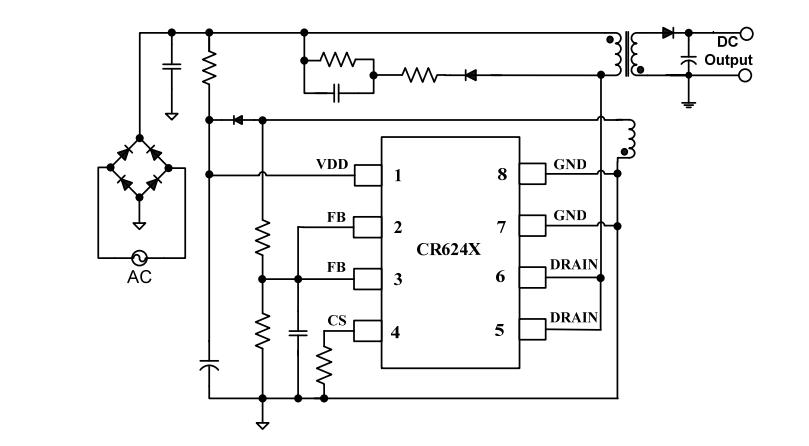

  CR6248电源电路图

  应用领域
  ■ 小功率电源适配器
  ■ 蜂窝电话充电器
  ■ 数码相机充电器
  ■ 电脑和服务器辅助电源
  ■ 替代线性调整器和RCC

  CR6248 采用DIP-8L封装,230VAC 15%应用功率≤15W,90-265VAC应用功率≤13W,管脚及功能与OB2530基本一致,可兼容代换OB2530,被广泛应用于手机、无绳电话、PDA、数码相机等电池充电器、小功率适配器、PC、TV 等辅助电源、线性电源/RCC 替换等领域,更多12w原边芯片CR6248_5V2.4A、CR6248_12V1A充电器/适配器方案产品手册、应用设计指导书等资料请向启辰微代理足彩竞彩单场 申请。>>
