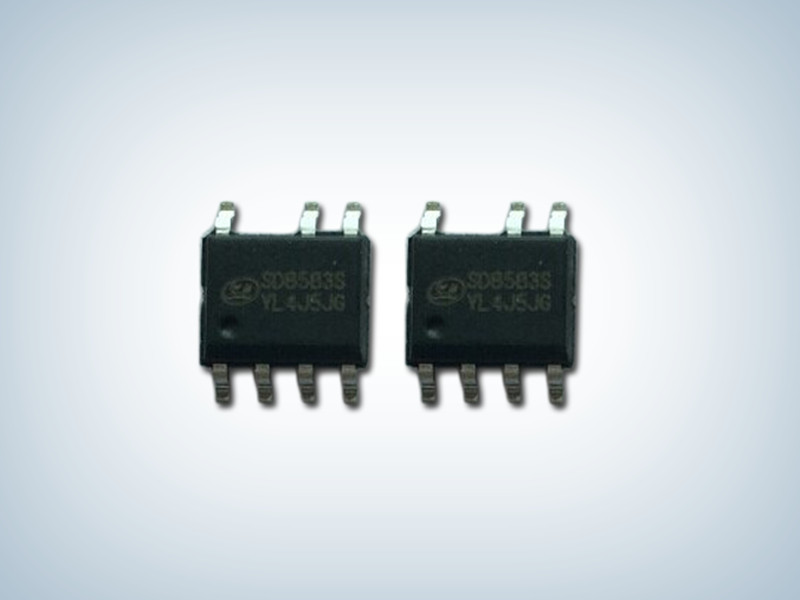

SD8583S_电源适配器/充电器芯片 SD8583
所属分类：SLAN/士兰微
品牌：士兰微
型号：SD8583
封装：SOP7
功率：75mW
电流：1.5A
型号：SD8583
封装：SOP7
功率：75mW
电流：1.5A
订购热线：0755-23087599
SD8583S产品描述：
SD8583S是内置高压MOS管功率开关的原边控制开关电源（PSR），采用PFM调制技术，提供精确的恒压/恒流（CV/CC）控制环路，具有非常高的稳定性和平均效率。
采用SD8583S设计系统，无需光耦，可省去次级反馈控制、环路补偿，精简电路、降低系统成本。
SD8583S适用8~10W输出功率，内置线损补偿功能和峰值电流补偿功能。
SD8583S产品特点：
内置高压MOS管功率开关
原边控制模式
低启动电流
前沿消隐
逐周期限流
PFM调制
降峰值模式
过压保护
欠压锁定
环路开路保护
最大导通时间保护
过温保护
线损电压补偿
峰值电流补偿

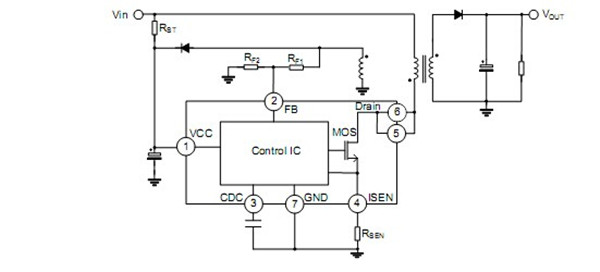

典型应用图
典型应用图
SD8583S是离线式开关电源集成电路，是内置线损补偿和峰值电流补偿的高端电源控制器，通过检测变压器院级线圈的峰值电流和辅助线圈的反馈电压，控制系统的输出电压和电流，达到输出恒压或者恒流的目的。
SD8583S完整的工作周期分为峰值电流检测和反馈电压检测：
当MOS管导通，通过采样电阻检测院级线圈的电流，此时FB端电压为负，输出电容对负载供电，输出电压V0下降，当原级线圈的电流达到峰值时，MOS管关断，FB端电压检测开始，存储的次级线圈的能量对输出电容充电，输出电压V0上升，并对负载供电，当同时满足恒压、恒流环路控制的开启条件后，MOS管才开启，随之，芯片再次进入峰值电流检测。
